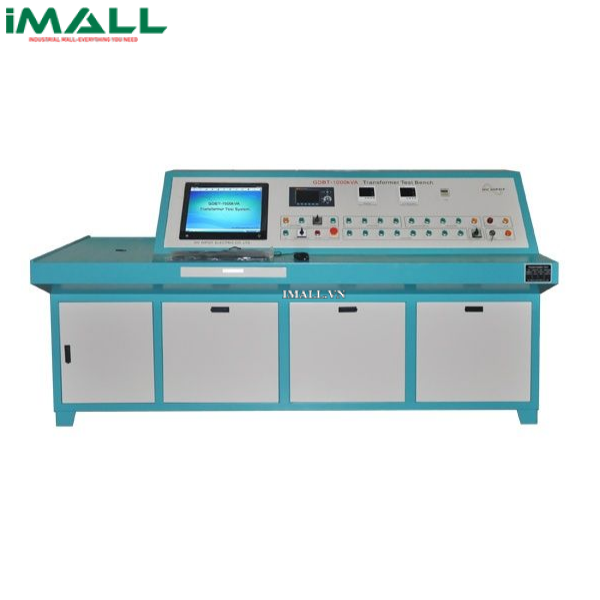

Bàn thử máy biến áp HV HIPOT GDBT-1000kVA (1000kVA)

Technical Specifications

• Máy kiểm tra biến áp có tải và không tải (Chỉ để tham khảo, mẫu cuối cùng là Fluke Norma 4000)
  • Dải điện áp: 0-1000V
  • Dải dòng điện: 0,25-20A, độ chính xác 0.2%.
  • Độ chính xác công suất 0.3%.
  • Hệ số công suất 0.050-1.000, độ chính xác 0.3%
  • Tần số 40-70Hz, độ chính xác 0.1%.
  • Công suất P
  • Dòng điện không tải Io,%
  • Tổn thất không tải Po
  • tổn thất mang tải Pk
  • Trở kháng điện áp Uk
  • Công suất Po
  • Điện áp đường dây trung bình Un
  • Dòng điện trung bình In.
• Thông số kỹ thuật của HV CT
  • Dải điện áp: 3kV
  • Dải đo: 0.25A-110A
  • Độ chính xác 0.05%
  • Tỷ lệ lần lượt là 100,50,30,20,10,5,2.5/1A
• Thông số kỹ thuật PT
  • Dải điện áp: 0.1kV-3kV (50Hz-400Hz)
  • Độ chính xác 0.05%
  • Tỷ lệ lần lượt là 3,2,1,0.5kV/0,1kV
• Nguồn tần số thay đổi
  • Điện áp đầu vào: AC380V một pha, 60Hz
  • Dải đo: 0-800V
  • Công suất định mức: 30kVA
  • Dòng điện đầu ra: 0-37.5A
  • Tần số đầu ra: 180Hz, 240Hz, 400Hz ± 2%
• Máy biến áp trung gian
  • Công suất: 40kVA
  • Điện áp đầu vào: Một pha 500V
  • Điện áp đầu ra: 0-650V-1200V-2400V
• Bộ điều chỉnh điện áp một pha 100kVA
  • Điện áp đầu vào: Một pha 380V / 60Hz, điện áp đầu ra 20-650V.
  • Dòng điện mang tải tối đa: 154A
  • Đây là bộ điều chỉnh không tiếp xúc, dễ sử dụng.
  • Khi điện áp đầu vào không đổi, nó có thể điều chỉnh điện áp đầu ra dễ dàng với tải. Nó được thiết kế để sử dụng ở tần số định mức 60Hz.
• Yêu cầu thiết kế
  • Tất cả các phép đo cần thiết kiểm tra cùng trên một thiết bị, các chức năng độc lập. Hoạt động tự động.
  • Kiểm tra đặc tính máy biến áp (Kiểm tra không tải và mang tải)
  • Nó được điều khiển bởi PC và được cung cấp bộ điều chỉnh điện áp cảm ứng 100kVA, máy biến áp trung gian 40kVA.
• Chúng tôi có thể tùy chỉnh các mô hình đánh giá khác nhau dựa trên yêu cầu thực tế.
