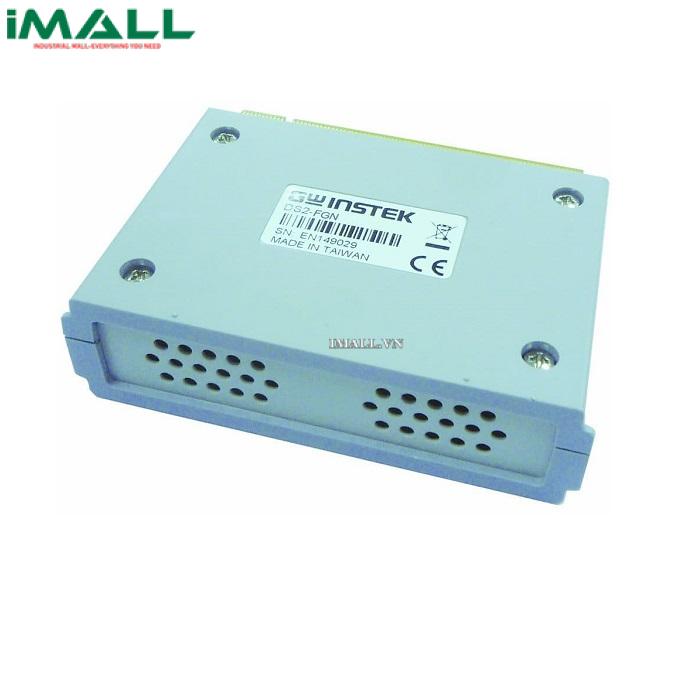

Module phát hàm dạng sóng GW INSTEK DS2-FGN (5MHz, dùng cho GDS-2000A Series)

Technical Specifications

• Dạng sóng: Sine, Square, Triangle
• Dải tần số:
  • 0.1Hz ~ 5MHz for sine,
  • 0.1Hz ~ 1MHz for square
  • 0.1Hz ~ 100KHz for triangle
• Độ ổn định tần số: +/- 50ppm
• Độ chính xác tần số: +/- 50ppm (+/- 0.25Hz)
• Tuổi thọ: +/- 5ppm/Year
• Dải biên độ: 60mVpp ~ 6Vpp (into 1M ohm) 30mVpp ~ 3Vpp (into 50 ohm)
• Độ chính xác biên độ: +/- 10%
• DC Offset:
  • +/-2V (into 1M ohm)
  • +/-1V (into 50 ohm)
• Kiểm soát tải: 20%~80% (chỉ sóng vuông)
• Module phát hàm dạng sóng dùng cho máy hiện sóng GW INSTEK GDS-2000A Series: GDS-2304A, GDS-2302A, GDS-2204A, GDS-2202A, GDS-2104A, GDS-2102A, GDS-2074A, GDS-2072A

Package Includes
