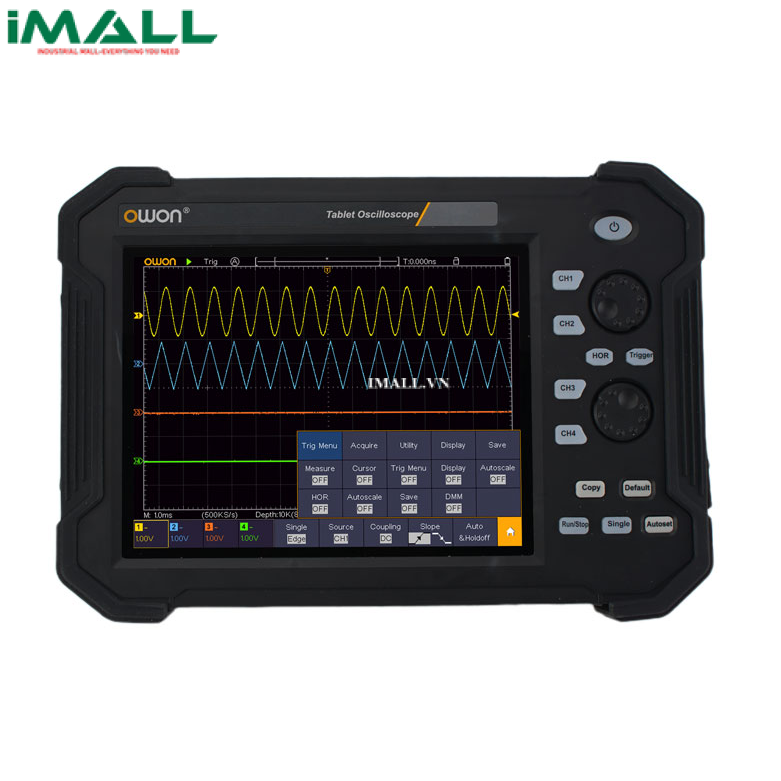

Máy hiện sóng số OWON TAO3072A (2 kênh, 8/12b/14 bit, 70MHz)

Technical Specifications

• Băng thông: 70MHz
• Tốc độ lấy mẫu: 1GS/s
• Độ phân giải dọc (A / D): 8bit/12bit/14 bit
• Chiều dài ghi: 40M
• Tốc độ làm mới dạng sóng: 45000 wfms / s
• Thanh ngang (s/div): 1ns / div - 1000s / div, bước 1 - 2 - 5
• Số kênh: 2
• Hiển thị: 4 1/2 digitals:
• Điện áp:
• mV: 20.000-200.000mV
• DCV: 2.000V - 1000.0V
• ACV: 2.0000V - 750.0V
• Dòng điện:
• ACD: 20.0A
• ACA: 20.00A
• Trở kháng: 200.00 - 100.00MΩ
• Màn hình: LCD 8 màu, hiển thị 800 x 600 pixel, màn hình cảm ứng đa điểm
• Trở kháng đầu vào: 1MΩ ± 2%, song song với 15pF ± 5pF
• Điện áp đầu vào tối đa: 1MΩ, 300Vrms;
• Hệ số suy giảm đầu dò: 0,001X - 1000X, bước 1 - 2 - 5
• Khớp nối đầu vào: DC, AC, GND
• Độ nhạy dọc: 1mV / div - 10V / div (tại đầu vào)
• Loại kích hoạt: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, UART (RS232) và CAN (tùy chọn)
• Giải mã bus (chọn mua thêm): I2C, SPI, UART (RS232), CAN
• Chế độ kích hoạt: Tự động, Bình thường và Đơn
• Đo tự động:
• Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
• Hàm toán học sóng:＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter
• Lưu trữ dạng sóng: 100 dạng sóng
• Giao tiếp: Máy chủ USB, thiết bị USB, LAN và WIFI (tùy chọn)
• Bộ đếm tần số: có sẵn
• Pin: 7.4V, 8000mAh, hoạt động 5 giờ
