Product Details
Manufacturer:
HV HIPOT
Model:
GDYB-S20
Warranty:
Origin:
Trung Quốc
Technical Specifications
- Điều kiện môi trường
- Nhiệt độ môi trường hoạt động: 23℃ ± 2℃;
- Độ ẩm môi trường hoạt động: 45％~75;
- Nguồn điện: Một pha: AC220V ± 33V; Tần số: 50 ± 2.5Hz
- Thông số kỹ thuật
- Độ chính xác hệ thống: 0.05%; 0.1%;
- Độ chính xác máy đo tiêu chuẩn: 0.05%;
- Dải đo điện áp và dòng điện:
- Điện áp đầu ra: 57.7V / 100V / 220 V / 380V;
- Dòng điện đầu ra: 0.005A, 0.025A, 0.1A, 0.25A, 0.5A, 1A, 2,5A, 5A, 10A, 25A, 50A, 100A;
- Dòng điện đầu ra tối thiểu: 1mA; độ chính xác: ≤5%;
- Công suất đầu ra (20 mét)
- Điện áp: 800VA;
- Dòng điện: 2500VA;
- Điều chỉnh điện áp và dòng điện
- Dải điều chỉnh: (0% ~ 120%) Dải đo;
- Điều chỉnh độ mịn: 10%, 1%, 0.1%, 0.01%;
- Điều chỉnh pha:
- Dải điều chỉnh: 0 ° ~ 360 °;
- Độ mịn có thể điều chỉnh: 10 °, 1 °, 0.1 °, 0.01 °;
- Điều chỉnh tần số:
- Dải điều chỉnh: 45Hz ~ 65Hz;
- Độ mịn có thể điều chỉnh: 1Hz, 0.1Hz, 0.01Hz;
- Độ ổn định công suất đầu ra: ≤0.05% / 120S;
- Điện áp đầu ra & biến dạng dòng điện: Điện áp: ≤0.5%; Dòng điện: ≤0.5%;
- Cài đặt sóng hài:
- Số sóng hài: 2 ~ 21;
- Tỷ lệ sóng hài
- dòng điện 2 ~ 21 ≤40% (so với sóng cơ bản);
- điện áp 2 ~ 21 ≤40% (so với sóng cơ bản);
- Pha sóng hài: 0 ° ~ 359.99 °;
- Thiết bị điều khiển:
- Độ chính xác: Điện áp: 0.01%; Dòng điện: 0.01%; Công suất: 0.01%; Pha: 0.01; Tần số: 0.01;
- Thông số máy biến dòng cách điện 1: 1: Độ chính xác: 0.01%; Công suất đầu ra: 60VA; Dải đo dòng điện: 1mA ~ 120A (1: 1);
- Chỉ số hiệu suất chính
- Độ chính xác: 0.01% (COS∮=0.5C…1…0.5L);
- Tần số định mức: 50Hz / 60Hz ± 5%;
- Dòng điện sơ cấp: 3 × 0.001-120A;
- Dòng điện thứ cấp: 3 × 0.001-120A;
- Tải đầu ra (mỗi pha): 0.5W (dải đầu ra: 0.001-1A); 0.7V chia cho giá trị dòng điện (Dải đầu ra: 1-120A);
- Điện áp tải đầu ra: Max. 0.5V (dòng điện đầu ra tối đa 120A);
- Kích thước:
- - Nguồn kiểm soát: 610 x 800 x 1920mm (L x W x H);
- - Giá đỡ: 2350 x 750 x 1850mm (L x W x H);
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

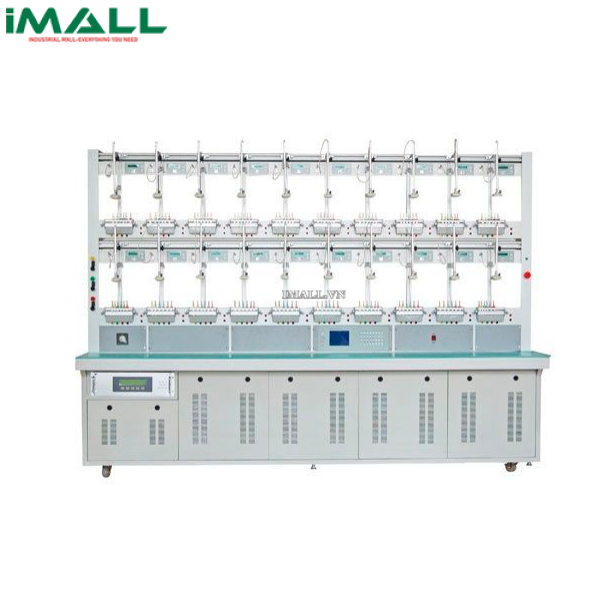

Bộ hiệu chuẩn công tơ điện ba pha HV HIPOT GDYB-S20 (57.7V/100V/220V/380V)
