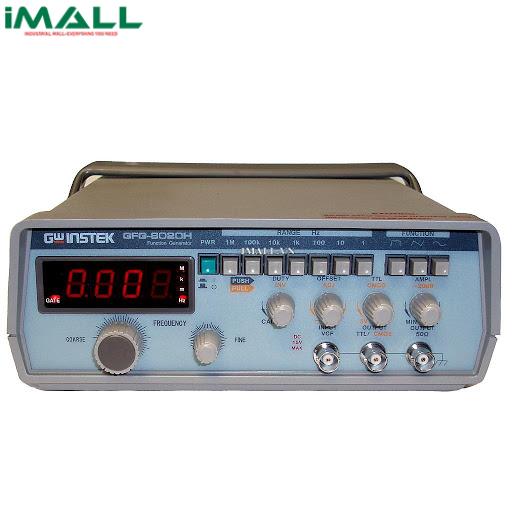

Máy phát xung tương tự GW INSTEK GFG-8020H ( 2Mhz )

Technical Specifications

• Xung ra: sin, vuông, tam giác, TTL, CMOS
• Thông số chính :
• Tần số:  0.2Hz ~ 2MHz ( 7 khoảng)
• Biên độ: >20Vp-p
• Trở kháng: 50Ω±10％
• Sóng sin
• Độ biến dạng: <1% (0.2Hz ~ 20kHz);   <2% (20kHz ~ 200kHz)
• Độ phẳng: <0.2db 0="" 2hz="" 100khz="" 1db="" 100khz="" 2mhz="" div="">
• Xung tam giác: độ tuyến tính: 98%, 0.2Hz ~ 100kHz;   95%, 100kHz ~ 2MHz
• Xung vuông:
• Đối xứng: <2%
• Rise/ Fall time: <120ns
• Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS
• Đầu ra TTL: ≧3Vpp  ;   Rise/Fall Time <30ns
• VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V;  10kΩ
• Đếm tần số:
• Tần số: 0.2Hz ~ 2MHz
• Độ phân giải: 0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz
• Độ chính xác: ±1 số
• Thời gian cơ sở: ±20ppm
• Trở kháng đầu vào: 1MΩ/150pf
• Có thể điều chỉnh thô và tinh tần số
• Hiển thị: LED 4 số
• Nguồn : AC115V/230V±15%, 50 / 60Hz
