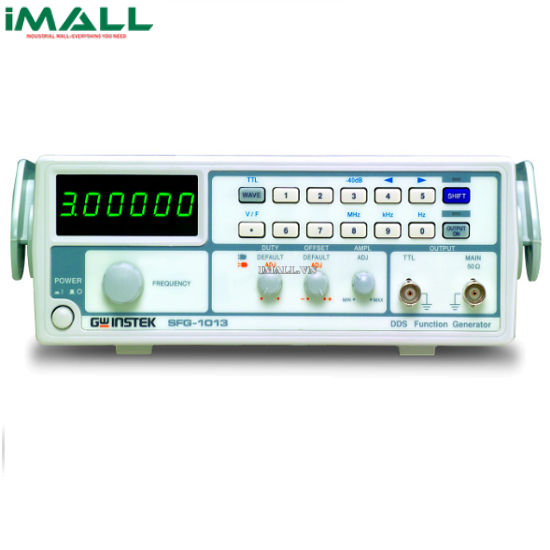

Máy phát xung DDS GW INSTEK SFG-1013 ( 3MHz, 0.1 Hz, hiển thị điện áp)

Technical Specifications

• Xung ra: sin, vuông, tam giác, TTL
• Có thể hiển thị điện áp
• Thông số chính :
• Tần số:  0.1Hz ~ 3MHz (sin, vuông) ; 0.1Hz~1MHz ( tam giác) Độ phân giải: 0.1Hz Độ chính xác: ± 20 ppm Độ ổn định: ± 20 ppm Biên độ: 10Vpp, ±20%
• Trở kháng: 50Ω±10％
• Sóng sin
• Độ méo hài:
  • ≧-55dBc, 0.1Hz ~ 200kHz
  • ≧-40dBc, 0.2MHz ~ 2MHz
  • ≧-35dBc, 2MHz ~ 3MHz
• Độ phẳng:
  • ＜±0.3dB, 0.1Hz ~ 1MHz
  • ＜±0.5dB, 1MHz ~ 2MHz
  • ＜±1dB, 2MHz ~ 3MHz
• Xung tam giác: độ tuyến tính: ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz
• Xung vuông:
• Đối xứng: 5%
• Rise/ Fall time: ≦100ns
• Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise and Fall Time ≦25ns
• HIện thị : LED 6 số
• Nguồn : AC 100V/120V/220V/240V±10%, 50/60Hz
