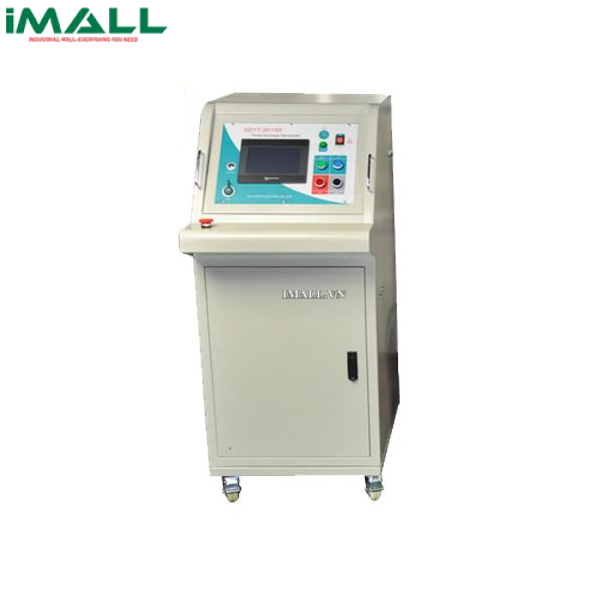

Hệ thống kiểm tra phóng điện cục bộ tự động HV HIPOT GDYT-30/100 (30kVA; 100kV)

Technical Specifications

• Đặc điểm kỹ thuật của hệ thống
  • Nguồn điện: 380V ± 10%, 60HZ
  • Công suất định mức: 30kVA
  • Điện áp đầu ra: 100kV
  • Dòng điện đầu ra: 300mA
  • Trở kháng ngắn mạch: <18%
  • Thời gian hoạt động: 30 phút @ 100% điện áp và dòng điện định mức.
  • Làm việc liên tục @ 2/3 điện áp và dòng điện định mức.
  • Tốc độ biến dạng sóng: <3% khi điện áp đầu vào biến dạng tốc độ biến dạng <3%.
  • Giá trị PD: ≤5pC @ 100% điện áp định mức
• Bộ điều khiển
  • Nguồn: AC380V ± 10%, 60Hz
  • Công suất: 30kVA
  • Điện áp đầu ra: AC 0-430V
  • Dòng điện đầu ra định mức: 75A
  • Dải đo vôn kế HV: 0-100kV
  • Dải thời gian: 0-999s
  • Điện áp và độ chính xác dòn điện: ≤1,5% (F.S) ± 2 chữ số
  • Nhiệt độ môi trường: -20℃ ~ 50℃
• Máy biến áp thử khí không có PD (máy HV)
  • Công suất định mức: 30kVA
  • Điện áp đầu vào: 0-400V
  • Dòng điện đầu vào: AC 0-75A
  • Điện áp đầu ra: AC 0-100kV
  • Dòng điện đầu ra: AC 300mA
  • Độ chính xác điện áp: AC 1,5%
  • Giá trị PC trên điện áp định mức: ≤5pc
  • Hệ số biến dạng điện áp: <3%
  • Cách điện môi: khí SF6
• Tụ ghép
  • Tần số định mức: 60Hz
  • Điện dung tiêu chuẩn: 600pF ± 10%
  • Điện áp định mức: 100kV
  • Tỷ lệ điện áp: 1000/1
  • Hao tán điện môi: <0,5%
  • Độ chính xác đo: 1%
  • Thời gian hoạt động: Tương tự với máy biến áp thử
  • Giá trị PD: ≤5pc trên 100% điện áp định mức, ≤3pc trên 80% điện áp định mức.
• Điện trở bảo vệ
  • Tần số định mức: 60Hz
  • Điện áp định mức: 100kV
  • Điện trở: 7kΩ
  • Dòng điện định mức: 0.3A
  • Thời gian hoạt động: Tương tự với máy biến áp thử
• Bộ lọc cách điện LBQ-30kVA
  • Công suất định mức: 30kVA
  • Điện áp định mức: 400V
  • Dòng điện định mức: 75A
  • Tần số: 60Hz
  • Độ suy giảm: 40kHz-100kHz 40dB
  • 100kHz-1,5Mhz ≥60dB
  • Thời gian hoạt động: Tương tự với máy biến áp thử
  • Với mạch vòng bộ lọc L-C và thiết bị bù bộ lọc tích hợp.
