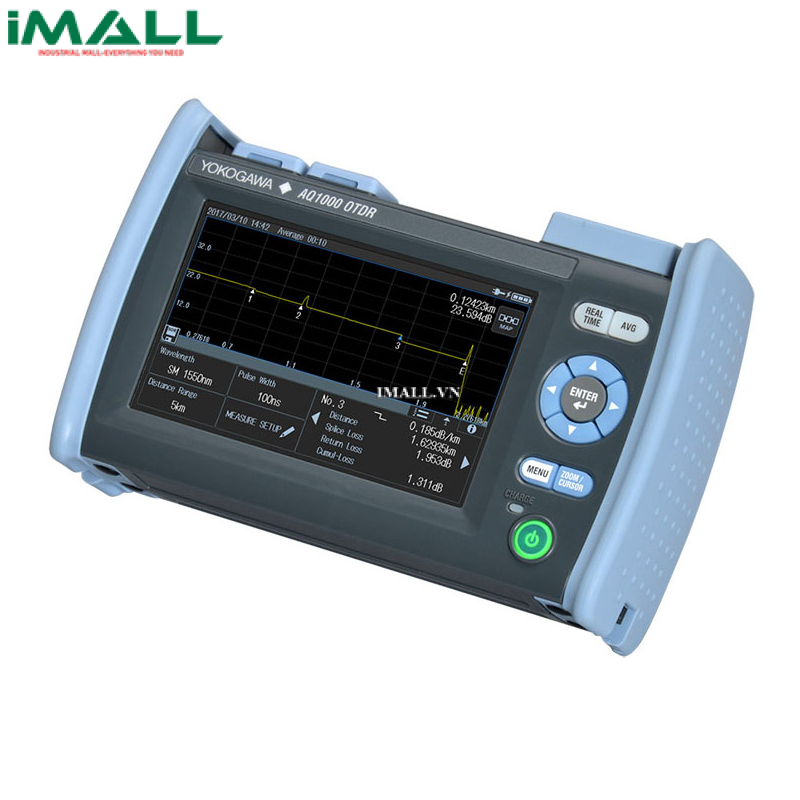

Máy đo quang OTDR Yokogawa AQ1000 (1310 ±20/1550 ±20 nm)

Technical Specifications

• Bước sóng (nm) 1310 ±20/1550 ±20
• Sợi SM (ITU-T G.652)
• Phạm vi khoảng cách (km) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256
• Độ rộng xung (ns) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000,
• 5000, 10000, 20000
• Độ phân giải mẫu: nhỏ nhất 5 cm
• Số điểm mẫu: 256000
• Độ chính xác đo khoảng cách (m)
• ±(1 m + Khoảng cách đo × 2 × 10−5 ±1 phân giải mẫu)
• Vùng chết Event (m)*1 ≤ 0.8
• VÙng chết suy hao(m)*2, *4 4/5
• Dải động (dB)*3, *4 32/30
• Độ chính xác đo suy hao ±0.03 dB/dB
• Độ chính xác phản xạ:  ±2 dB
• Loại laze: † Class 1M or 1
• Màn hình: TFT LCD màu 5.0 inch  WVGA (màn hình cảm ứng điện dung)
• Độ phân giải: 800 × 480 pixel
• Giao diện bên ngoài: USB 2.0 × 2 (Loại A × 1: Host, Loại micro B × 1: thiết bị lưu trữ lớn USB, nguồn điện DC)
• Mạng không dây LAN (/WLN option): IEEE802.11b/g/n
• Điều kiện môi trường: Nhiệt độ hoạt động: –10°C đến 50°C (10 đến 35°C trong thời gian sạc, không bao gồm adpter nguồn USB) (0 đến 50°C khi sử dụng mạng WLAN); Lưu kho: Nhiệt độ: –20°C đến 60°C, Độ ẩm: 5 to 90%RH (không ngưng tụ)
• Độ cao: ≤ 4000 m
• Nguồn điện: DC 5 V±10%, tối đa. 1.5 A
• Pin: Lithium ion polymer: Thời gian hoạt động: ≥ 10h (Telcordia GR-196-CORE Issue 2, tháng 9 2010); Thời gian tái sạc: 5h (điển hình)
