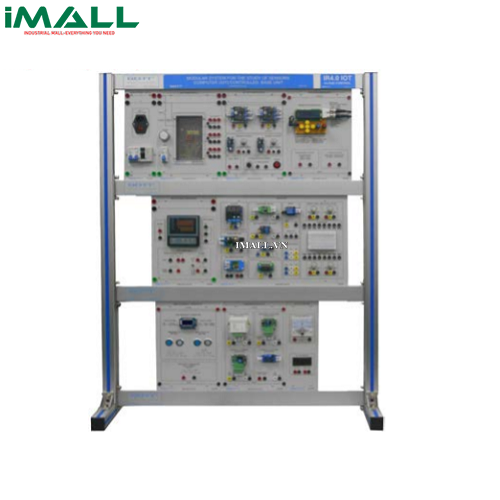

Bộ thực hành điều khiển quá trình PID kèm bộ cơ bản điều khiển bằng máy tính GOTT GOTT-MSFSS-CCBU (Modular System Sensors) (624-810)

Technical Specifications

• NGUỒN ĐIỆN-CODE 452-026
• Điện áp đầu vào: AC220-240V
• FCCB 2 cực 16A
• RCCB 2 cực 25A
• VÔN KẾ DC - CODE 624-896
• Vôn kế tương tự (-10V đến 10V)
• Vôn kế kỹ thuật số (0 đến 100V)
• ĐIỀU KHIỂN QUÁ TRÌNH PID - CODE 624-891
• Bộ điều khiển quy trình đa năng thông minh
• Đầu vào cảm biến nhiệt độ
• Đầu vào DC 0 ~ 5V, 4 ~ 20mA
• RS 485
• NGUỒN ĐIỆN DC - CODE 955-124
• Điện áp đầu vào: AC220-240V
• Điện áp đầu ra:
• 24 VDC / 2A
• 12VDC / 7A
• 5VDC / 7A
• MÁY PHÁT XUNG PWM - CODE 624-895
• Dải tần số: 1Hz-150KHz
• Điều chỉnh chu kỳ hoạt động
• Đầu ra sóng vuông
• MÁY PHÁT XUNG- CODE 624-894
• Điện áp: 9V DC
• Sóng đầu ra hình sin, hình tam giác, hình vuông, răng cưa 1 ~ 65KHz.
• Sóng vuông tốc độ cao 1mhz, 2 mhz, 4 mhz, 8 mhz
• MODULE CHUYỂN ĐỔI - CODE 624-893
• Điện áp sang tần số
• Điện áp đầu vào: 0-10V DC
• Tần số đầu ra: 0-10KHz
• Tần số sang điện áp
• Đầu vào: 0-10KHz
• Đầu ra: 0-10V DC
• Điện áp sang dòng điện
• Đầu vào: 0-5V
• Đầu ra: 4-20Ma
• Dòng điện sang điện áp
• Đầu ra: 0-5V DC
• NGUỒN ĐIỆN AC / DC - CODE 624-892
• Cố định: ± 5V DC, ± DC DC
• Biến thiên: 0-12 V DC, 0-5V DC
• Nguồn điện xoay chiều biến thiên: 0-30V AC
• BỘ CƠ BẢN - CODE 624-897
• Bộ khuếch đại công suất
• Dải điện áp: 3V-12V
• Công tắc điện tử
• Tín hiệu đầu vào: 3-20V PWM
• Tần số PWM: 0-20KHz
• Bộ so sánh
• Điện áp hoạt động: 3,3 V đến 5 V
• Đầu ra: Đầu ra chuyển mạch số DO (0 và 1) và đầu ra điện áp tương tự AO
• Màn hình dạng thanh LED
• Đầu vào: 0-5V DC
• Rơle
• Điện áp hoạt động: Nguồn DC 5V
• Đầu vào: ± 5V DC, ± 12V DC
• Tiếp điểm: NC và NO
• Bộ đếm
• Đầu vào 5V DC
• Màn hình kỹ thuật số 3 chữ số
• Khuếch đại thuật toán
• Breadboard 82 x 54mm
• Biến áp 1K, 5K, 10K, 20K
• Pin giao tiếp (ổ cắm 4 chân / Banana)
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh.
• Trả lời mẫu
• Hướng dẫn giảng dạy
• Mô-đun này được thiết kế dưới dạng mô-đun cơ sở chỉ có thể hoạt động với ít nhất một trong các model chọn thêm sau:
• MODULAR SYSTEM SENSORS TEMPERATURE TEST MODULE – Model: GOTT-MFSS-TTM2 – Code: 624-801
• MODULAR SYSTEM SENSORS PRESSURE TEST MODULE– Model:  GOTT-MSFSS-PTM3– Code:  624-802
• MODULAR SYSTEM SENSORS FLOW TEST MODULE – Model: GOTT-MSFSS-FTM4 – Code:  624-803
• MODULAR SYSTEM SENSORS VIBRATION LEVEL TEST MODULE – Model: GOTT-MSFSS-VLTM1 – Code: 624-800

Package Includes
