Thiết bị ghi dữ liệu, đo công suất Chauvin Arnoux PEL103 (P01157153, 3 pha, sóng hài)
Product Details
Manufacturer:
Chauvin Arnoux
Model:
PEL103
Warranty:
Origin:
Pháp
Technical Specifications
- Kiểu : một pha, pha phân, ba pha có hoặc không có chất trung tính và nhiều cấu hình cụ thể khác
- Kênh: 3 ngõ vào điện áp / 3 ngõ vào dòng điện
- Đo
- Tần số: 50 Hz, 60 Hz & 400 Hz
- Điện áp (Dải đo/ độ chính xác ): 10.00 -1,000 Vac/dc/± 0.2 % + 0.5 V
- Dòng điện (Tùy vào cảm biến): (Dải đo/ độ chính xác ): 5 mAac to 10 kAac / 50 mAdc to 1.4 kAdc / ±0.5 %
- Đo tính toán
- Tỉ lệ: 650,000 V / 25,000 A
- Công suất : 10 W to 10 GW / 10 var to 10 Gvar / 10 VA to 10 GVA
- Năng lượng : 4 EWh / 4 Evarh / 4 EVAh
- Pha: cos φ, tan Φ, PF
- Sóng hài : up to the 50th order
- Các chức năng bổ sung
- Lệnh pha: có
- Min / Max: có
- Mounting: Nam châm, móc
- Ghi âm
- Lấy mẫu / Tỷ lệ thu nhận / Tổng hợp: 128 S / kỳ - 1 phép đo / giây - từ 1 phút đến 60 phút
- Bộ nhớ: SD card 2 GB (SD-HC up to 32 GB)
- Giao tiếp: Ethernet, Bluetooth and USB
- Nguồn: 110 V - 250 V (+10 %, -15 %) at 50-60 Hz & 400 Hz
- An toàn: IEC 61010 600 V CAT IV – 1,000 V CAT III
- Thông số kỹ thuật cơ
- vỏ : IP54, UL
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

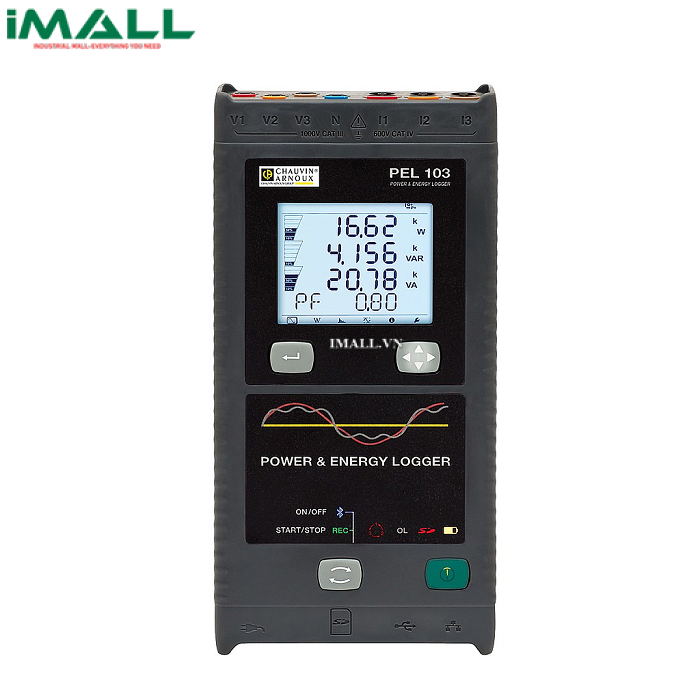

[caption id="" align="alignnone" width="591"]
Thiết bị ghi dữ liệu, đo công suất Chauvin Arnoux PEL103 (P01157153, 3 pha, sóng hài)[/caption]
Thiết bị ghi dữ liệu, đo công suất Chauvin Arnoux PEL103 (P01157153, 3 pha, sóng hài) phù hợp với tất cả các loại tủ, bộ ghi PEL103 cung cấp đồng thời tất cả các phép đo công suất và năng lượng.
Tính năng Thiết bị ghi dữ liệu, đo công suất Chauvin Arnoux PEL103 (P01157153, 3 pha, sóng hài)
- Cài đặt một pha, tách pha và ba pha có hoặc không có trung tính, cũng như các cấu hình phức tạp khác.
- Thực hiện mà không cần cắt nguồn điện chính
- Giao tiếp BlueTooth, Ethernet và USB
- Tự động nhận dạng các cảm biến được kết nối
- Ghi trên thẻ SD và SD-HC
- Giao tiếp thời gian thực với PC và phân tích bằng phần mềm PEL Transfer
Thông số kỹ thuật khác của Chauvin Arnoux PEL103 (P01157153, 3 pha, sóng hài)
- Điện áp lên đến 1.000 V
- Dòng điện lên tới 10.000 A
- Tỷ lệ điện áp / tỷ lệ hiện tại lên tới 650.000 V / lên tới 25.000 A
- Công suất từ 10 W/var/VA đến 10 GW/Gvar/GVA
- Năng lượng lên tới 4EWh / 4 EVAh / 4 Evah
- Pha: cos φ, tan Φ, PF
- Sóng hài lên đến bậc 50
- Thẻ nhớ SD 8 GB (thẻ SD-HC lên đến 32 GB)
Bộ tiêu chuẩn của Chauvin Arnoux PEL103 (P01157153)
- 4 đầu đo (chuối thẳng / chuối thẳng - dài 3 m - đen), 4 kẹp cá sấu (đen), 1 thẻ SD (2 GB), 1 bộ nhẫn và chèn (cho đầu Bộ điều khiển và bộ cảm biến dòng điện), 1 cáp điện, 1 cáp USB (loại A / loại B), 1 hệ thống lắp đặt MultiFIX, 1 hướng dẫn sử dụng (trên CD), 1 túi, 1 tờ dữ liệu về an toàn, phần mềm PC PEL Transfer để xem kết quả, Hướng dẫn, 1 bộ đổi nguồn SD-USB.
