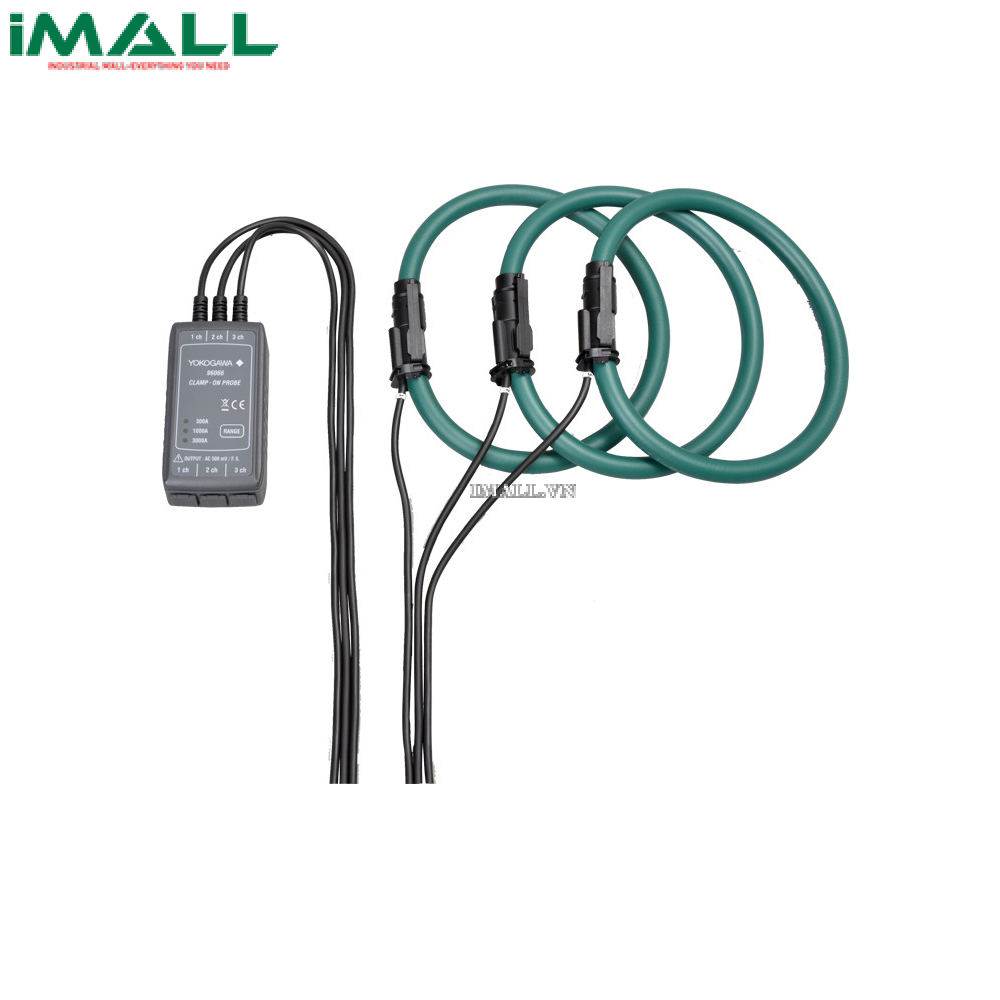

Kẹp dòng Yokogawa 96066

Technical Specifications

• Kích thước dây dẫn: đường kính tối đa 150mm
• Dải đo: Dải 300 A: 30 - 300 Arms(424 A mức đỉnh), 1000 A: 100 - 1000 Arms(1414 A mức đỉnh), 3000 A: 300 - 3000 Arms(4243 A mức đỉnh)
• Điện áp đầu ra: Dải 300 A: AC 0 - 500 mVrms(1.67 mV/A), 1000 A: AC 0 - 500 mVrms(0.5 mV/A), 3000 A: AC 0 - 500 mVrms(0.167 mV/A)
• Độ chính xác: (đầu vào sóng sin): + Băng thông rộng: ±1.0% rdg(45 - 66 Hz) (đo ở trung tâm cảm biến )
• + Pha: ≤ ±1.0°  (each measurement range, 45 Hz - 65 Hz)
• Dải nhiệt độ và độ ẩm: 23 ±5°C, ≤85%RH (không ngưng tụ)
• Tiêu thụ điện (nguồn 3V): 15 mA)
• Điện áp định mức giữa mạch và đất: tối đa AC 600 Vrms
• Nhiệt độ/độ ẩm hoạt động: 0 - 50°C, ≤ 85% RH (không ngưng tụ)
• Nhiệt độ/độ ẩm lưu kho: -20 - 60°C, ≤90% RH  (không ngưng tụ)
• Hệ số nhiệt: ở dải 0 - 50°C và biến thiên từ 23°C là ≤ ±2.5% rdg
• Đầu vào tối đa cho phép: AC 3600 Arms(45 - 65 Hz)
• Ảnh hưởng của vị trí dây: ±5%rdg
• Ảnh hưởng của từ trường ngoài: dòng điện chạy trong dây ≤ ±1.0% khi bị tách khỏi dây ở khoảng cách D/4 (27 mm)
• Trở kháng đầu ra: ≤ 100Ω
• Điện áp an toàn: AC5.4kVrms / 5 giây giữa mạch và cảm biến
• Hiệu chỉnh: 1 năm
• Điều kiện môi trường: độ cao tối đa 2000m, trong nhà
• Chiều dài dây cáp: cảm biến kẹp – hộp cầu dao: 2m, Hộp cầu dao – thiết bị đầu ra: 1m
• Đầu ra: MINI DIN 6PIN
