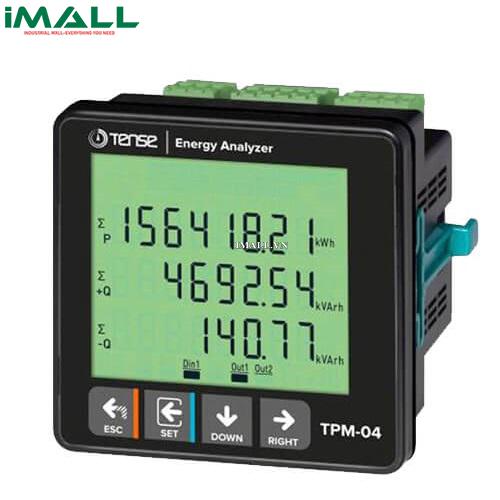

Đồng hồ phân tích năng lượng Tense TPM-04

Technical Specifications

• Đo sóng hài điện áp tới bậc thứ 31 (L-N).
• Đo sóng hài dòng điện tới bậc thứ 31.
• Hỗ trợ các kết nối 3P4W
• RS485 Modbus RTU
• Màn hình LCD 71.5 x 61.5
• Hiển thị công suất hữu dụng của từng pha (P1, P2, P3).
• Hiển thị công suất phản kháng của từng pha (Q1, Q2, Q3 điện cảm hoặc điện dung).
• Hiển thị công suất biểu kiến của từng pha (S1, S2, S3).
• Hiển thị các hệ số công suất (PF) và giá trị Cosφ của từng pha.
• Hiển thị giá trị cực tiểu, cực đại và trung bình của điện áp pha-pha và điện áp pha- trung tính (V)
• Hiển thị các giá trị dòng điện của từng pha (I1, I2, I3).
• Hiển thị tổng năng lượng hữu dụng đầu vào và đầu ra (ΣkWh).
• Hiển thị tổng năng lượng phản kháng điện cảm và điện dung (ΣkVArh).
• Hiển thị các giá trị điện áp cao, điện áp thấp, điện áp không đều, dòng điện không đều, tổng méo hài điện áp (THDV) và tổng méo hài dòng điện (THDI).
• Hiển thị các nhu cầu (demand).
• Có thể xóa các năng lượng, các nhu cầu (I, P, Q, S).
• Menu được bảo vệ bằng password.
• Nguồn cấp: 85V-300V AC
• Tần số: 50/60Hz
• Dải đo điện áp : 5V-330 VAC (trực tiếp); 5V-330kV ( qua PT )
• Dải đo dòng điện : 10mA -5,5A AC (trực tiếp); 10mA - 5.500A (qua CT)
• Tiếp điểm ngõ ra: 2 x 3A/250V AC (chịu tải)
• Sai số: 0,5% (U, I), 1% (kVA), 2% (kVAr)
• Kiểu lắp: Mặt cánh tủ
