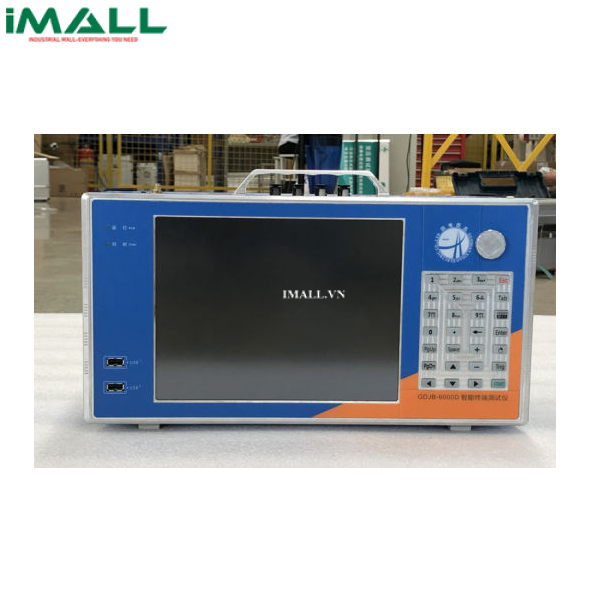

Hệ thống kiểm tra bảo vệ rơle trạm biến áp thông minh HV HIPOT GDJB-6000D

Technical Specifications

• Cổng kết nối IEC 61850
  • Chức năng: Bất kỳ cấu hình nào của việc truyền, nhận hoặc truyền tín hiệu IEC 61850 9-1/9-2 SMV
  • Loại giao diện: cổng quang LC
  • Số lượng: 8 đôi, 6 cặp*100M, 2 cặp*100/1000M
  • Độ dài sóng: 1310nm
  • Cổng kết nối IEC 60044
  • Chức năng: nhận và gửi thông báo GB/ T 20840.8, DL/T 282, Q/GDW441
  • Kiểu giao diện: ST
  • Số lượng: 6*giao diện gửi, 2 *giao diện nhận
• Pha
  • Dải đo: 0 ~ 360°
  • Độ chính xác: ± 0.1°
  • Độ phân giải: 0.1°
• Tần số
  • Dải đo: 0 ~ 1000Hz
  • Độ chính xác:
    • <±0.001Hz(0~65Hz)
    • <±0.01Hz(65~450Hz)
    • <±0.02Hz(450~1000Hz)
  • Độ phân giải: 0.001Hz
• Time
  • Dải: 10ms~9999.999s
  • Độ phân giải: 1ms
  • Đầu vào kết nối nhị phân
  • Số lượng: 8 cặp, Có thể được kết nối với tiếp điểm trống và tiếp điểm khả dụng (0 ~ 250V)
• Đầu ra kết nối nhị phân
  • Số lượng: 6 cặp, 2 cặp là đầu ra nhanh
  • Công suất ngắt: DC250V/0,5A
  • Thời gian đáp ứng: <100us
• Đồng bộ
  • Loại giao diện: GPS/BD ANT; Tín hiệu quang IRIG-B/PPS; Tín hiệu điện IRIG-B/PPS; IEEE 1588
  • Số lượng:
    • 1 x GPS/BD ANT;
    • 2 x Tín hiệu quang IRIG-B/PPS: 1 x đồng bộ hóa thời gian , 1 x time giving;
    • 2 x Tín hiệu điện IRIG-B/PPS: 1 x đồng bộ hóa thời gian, 1 x time giving;
    • 1 x IEEE 1588
  • Kết nối không dây
  • Kiểu giao diện: WIFI
• Kết nối có dây
  • Loại giao diện: Cổng Lan 100M, RJ45
  • Số lượng: 2
• Đầu vào tín hiệu nhỏ tương tự
  • Loại giao diện: Aviation plug, điện áp xoay chiều
  • Số lượng: 12 kênh
• Đầu ra tín hiệu nhỏ tương tự
  • Loại giao diện: Aviation plug, điện áp xoay chiều
  • Số lượng: 12 kênh
• Nguồn
  • Điện áp: AC/DC 220 V, độ lệch cho phép: -20% ~ 15%
  • Tần số: 47 ~ 65Hz
  • Giao diện USB
  • Số lượng: 2
• Môi trường làm việc
  • Nhiệt độ làm việc: -10℃~ 50℃
  • Độ ẩm: ≤95%, không ngưng tụ
• Thông số khác
  • Giao diện trực tuyến: RJ45
  • Màn hình: 10.4 inch màn hình cảm ứng LCD màu thật
