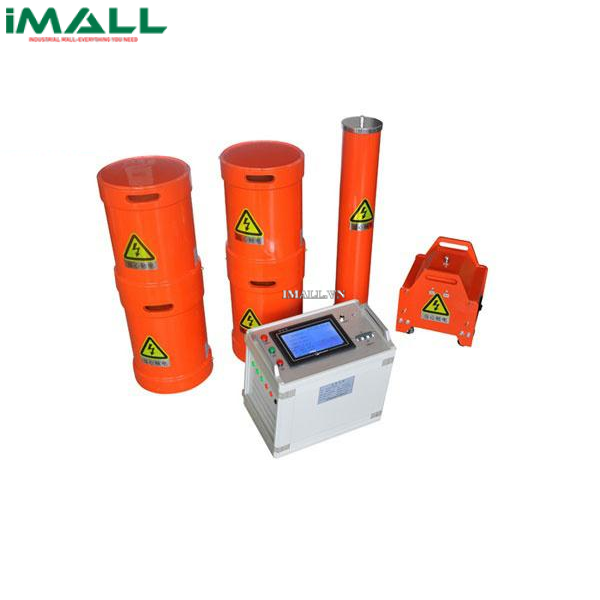

Hệ thống kiểm tra cộng hưởng AC cho cáp HV HIPOT GDTF-176/22 (0-60kV; 176kVA)

Technical Specifications

• Điện áp đầu ra định mức: 0 - 66kV (giá trị hiệu dụng) trở xuống.
• Tần số đầu ra: 20 -300Hz.
• Dạng sóng điện áp cộng hưởng: sóng hình sin, THD ≤ 1%.
• Thời gian làm việc đầy tải: thời gian làm việc liên tục 60 phút.
• Hệ số chất lượng: tối đa tải 20.
• Điều chỉnh tần số: độ mịn 0,1Hz, độ không ổn định ≤ 0,01%.
• Nguồn điện: 220 V hoặc 380V một pha.
• Điện áp đầu vào (V): 380
• Điện áp đầu ra (kV): 0-60
• Công suất (kVA): 176
• Dải đo:
  •  cáp 10kV (300 mm² ) 4km
  •  cáp 35kV (300 mm² ) 1km
• Cấu hình chính:
  •  Nguồn biến đổi tần số 7.5kW 1 bộ
  •  Máy biến áp kích từ 7.5kVA 1 bộ
  •  Cuộn cảm 22kV / 2A 4 bộ
  •  Bộ chia điện dung 60 kV
