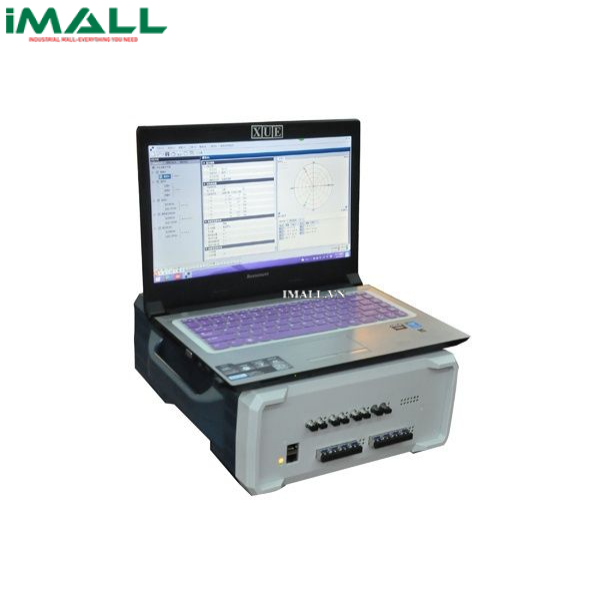

Hệ thống kiểm tra rơle bảo vệ quang kỹ thuật số HV HIPOT GDJB-61850

Technical Specifications

• Nguồn:
  •  AC 220 V, biến thiên cho phép: -20% ~ 15%; tần số: 50Hz, độ biến thiên cho phép: -4% ~ 2%; dạng sóng: sóng hình sin, hệ số biến dạng≤5%;
  •  DC 110 V/220 V, biến thiên cho phép: -20% ~ 15%; hệ số gợn <5%;
• Giao diện:
  •  Kết nối Ethernet
    •  Model: 10 / 100Base-Tx;
    •  Cổng: 2 cổng;
    •  Kiểu giao diện: RJ45;
  •  Sợi quang Ethernet
    •  Model: 100Base-FX/1000Base-FX;
    •  Cổng: 8 cặp cổng;
    •  Kiểu giao diện: LC;
  •  Cổng nối tiếp cáp quang FT3
    •  Tiêu chuẩn: IEC60044-7/8;
    •  Cổng: 6 cổng gửi, 1 cổng nhận;
    •  Kiểu giao diện: ST;
  •  Giao diện đồng bộ
    •  Kiểu giao diện: ST;
    •  Độ lệch thời gian: <±1μs;
  •  Giao diện đồng bộ hóa Cascading
    •  Cổng: 1- chiều cho B-code, 1- chiều cho RS485 (trong chế độ phụ thuộc, có thể nhập, xuất);
    •  Kiểu giao diện: thiết bị đầu cuối phoenix;
• Tiếp điểm đầu ra nhị phân
  •  Số lượng: 4 đôi;
  •  Loại: tiếp điểm trống;
  •  Công suất đầu ra: 250V (AC/DC)/0.5A;
  •  Thời gian vận hành: <3ms;
• Tiếp điểm đầu vào nhị phân
  •  Số lượng: 8 đôi;
  •  Loại: 20 ~ 250V(DC)hoặc tiếp điểm trống;
  •  Tần số lấy mẫu: 10kHz;
  •  Độ phân giải thời gian: 100μs;
  •  Thời gian chống rung: 0~25ms;
  •  Lỗi timing: ±0.1ms(0.001s~1s), ±0.01%(1s~1.5x105s);
  •  Max timing: 1.5x105s
• Đầu vào tín hiệu nhỏ tương tự:
  •  Kênh: 12;
  •  Dải điện áp: ± 10V;
  •  Độ chính xác điện áp: 0.1%;
  •  Dòng điện tối đa: 1mA;
  •  Tần số đầu vào cho phép: tín hiệu sin 10 ~ 250Hz, tín hiệu tạm thời DC ~ 10.0kHz;
  •  Độ chính xác tần số: 1mHz;
  •  Độ phân giải tần số: 0.001Hz;
  •  Độ chính xác pha: <0.1º;
  •  Chỉ báo trạng thái: đèn xanh là có đầu ra tín hiệu;
  •  Kiểu giao diện: thiết bị đầu cuối phoenix;
• Đầu ra tín hiệu nhỏ tương tự
  •  Kênh: 12;
  •  Dải điện áp: ± 10V;
  •  Độ chính xác điện áp: 0.1%;
  •  Dòng điện tối đa: 1mA;
  •  Tần số đầu vào cho phép: tín hiệu sin 10 ~ 250Hz, tín hiệu tạm thời DC ~ 10.0kHz;
  •  Độ chính xác tần số: 0.002% (1mHz dưới tần số lưới điện);
  •  Độ phân giải tần số: 0.001Hz;
  •  Pha: Dải góc pha 0~359.9º, độ chính xác < 0.1º, độ phân giải ±0.01º(50/60Hz);
  •  Kiểu giao diện: thiết bị đầu cuối phoenix;
