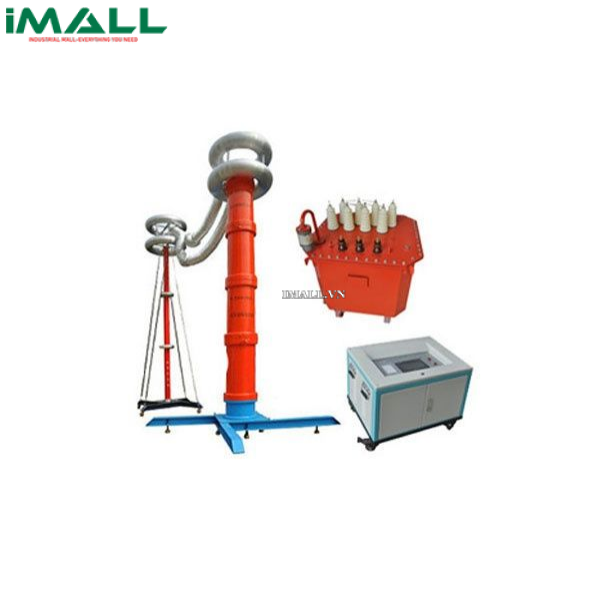

Hệ thống kiểm tra cộng hưởng AC cho thiết bị trạm biến áp HV HIPOT GDTF-216/216 (0-216kV; 216kVA)

Technical Specifications

• Điện áp đầu ra định mức: 0 - 800kV (AC) trở xuống.
• Tần số đầu ra: 20~300Hz.
• Dạng sóng: sóng hình sin thuần, THD <1,0%.
• Công suất tối đa: 1000kVA trở xuống.
• Chu trình hoạt động: Thời gian làm việc liên tục 15 phút một lần ở công suất tối đa.
• Hệ số chất lượng: 30-90
• Điều chỉnh tần số: độ mịn 0.1Hz, độ không ổn định <0.05%.
• Nguồn:  380/220V ± 15% / 50Hz ± 5%.
• Điện áp đầu vào (V): 380
• Điện áp đầu ra (kV): 0-216
• Công suất (kVA): 216
• Dải đo:
  •  Cầu dao và cần nối mạch 110kV
  •  110kV GIS
  •  Cáp 35kV (300 mm²) 1500m
  •  Cáp 10kV (300 mm²) 3km
  •  Máy biến áp cách điện hoàn toàn 110kV
• Cấu hình chính:
  •  Nguồn biến đổi tần số 10kW 1 bộ
  •  Máy biến áp kích từ 10kVA 1 bộ
  •  Cuộn cảm 54kV/1A 4 bộ
  •  Bộ chia điện dung 200 kV
