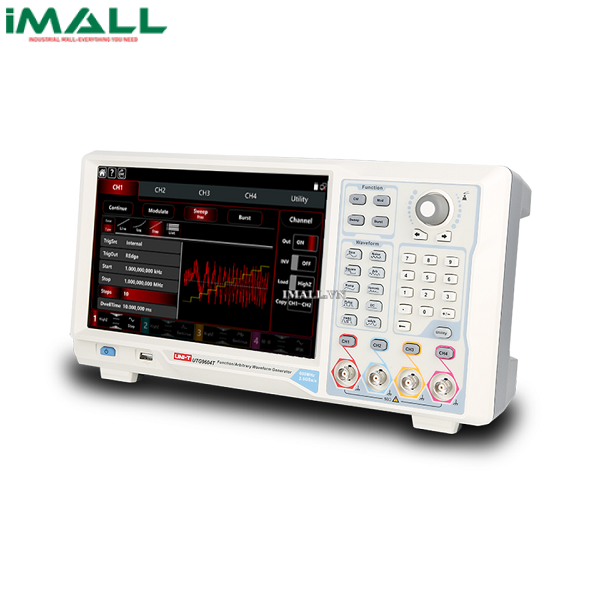

Máy phát xung tùy ý/phát hàm UNI-T UTG9504T (500MHz, 2.5GSa/s, 64Mpts, 4 CH)

Technical Specifications

• Kênh: CH1 & CH2 (Chính) => Tần số tối đa: 500MHz
• Kênh: CH3 & CH4 (Phụ) => Tần số tối đa: 200MHz
• Tốc độ lấy mẫu:
  • 2,5GSa / s (CH1 & CH2)
  • 625MSa/s (CH3 & CH4)
• Độ phân giải dọc:
  • 14bits (CH1 & CH2)
  • 16bits (CH3 & CH4)
• Độ dài sóng tùy ý:
  • 8pts-64Mpts (CH1 & CH2)
  • 8kpts (CH3 & CH4)
• Chế độ làm việc: liên tục, biến điệu, quét tần số, tách rời, đo sóng, giao thức kỹ thuật số
• Tính liên tục: Hình sin, hình vuông, đoạn đường nối, xung, sóng hài, độ nhiễu, PRBS, DC, dạng sóng tùy ý
• Loại biến điệu: AM, PM, FM, DSBAM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, QAM, OSK, PWM, SUM
• Các kiểu quét tần số: Tuyến tính, logarit, danh sách, bước
• Loại tách rời: N chu kỳ, chọn xung, vô hạn
• Loại hằng số: SPI, I2C, UART
• Đo sóng phần cứng: 100mHz-800MHz, khớp nối DC / AC
• Đặc điểm tần số
• CH1 & CH2:
  • Sóng sin: 1μHz-500MHz
  • Sóng vuông: 1μHz-160MHz
  • Sóng xung: 1μHz-160MHz
  • Sóng dốc: 1μHz-30MHz
  • Độ nhiễu: 1μHz-500MHz
  • Sóng tùy ý (DDS): 1μHz-100MHz
  • PRBS: 1μbps-120Mbps
  • Sóng hài: 1μHz-250MHz
• CH3 & CH4:
  • Sóng sin: 1μHz-200MHz
  • Sóng vuông: 1μHz-60MHz
  • Sóng xung: 1μHz-60MHz
  • Sóng dốc: 1μHz-10MHz
  • Độ nhiễu: 1μHz-200MHz
  • Sóng tùy ý (DDS): 1μHz-60MHz
  • PRBS: 1μbps-60Mbps
  • Sóng hài: 1μHz-100MHz
• Độ phân giải tần số: 1μHz
• Thời gian tăng / giảm: 1MHz, 1 Vpp, tải 50Ω
  • <2ns (CH1 & CH2), <5ns (CH3 & CH4)
• Biên độ đầu ra (Z cao): ≤40MHz - ≤600MHz (CH1 & CH2)
  • ≤20MHz - ≤200MHz (CH3 & CH4)
• Độ chính xác của biên độ: (Sóng sin 1kHz với độ lệch 0V,> 10mVpp)
  • ± (1% biên độ đặt + 1mVpp)
• Dải đo độ lệch DC: Dải ngõ ra DC: giá trị đỉnh AC ＋ DC
  • -5Vpp ~ 5Vpp (50Ω); -10Vpp ~ 10Vpp (Z cao)
• Độ chính xác của độ lệch DC: ± 1% giá trị cài đặt độ lệch ± 0,5% giá trị cài đặt biên độ ± 2mV
• Giao diện
• Cấu hình tiêu chuẩn: Máy chủ USB, Thiết bị USB, Mạng LAN
• Điện trở đầu ra: 50Ω
• Nguồn điện: 100 ~ 240V AC, 50Hz / 60Hz; 100 ~ 120Vrms (± 10%), 400 Hz
• Màn hình: Màn hình cảm ứng điện dung TFT 10,1 inch với độ phân giải 1280x800

Package Includes
