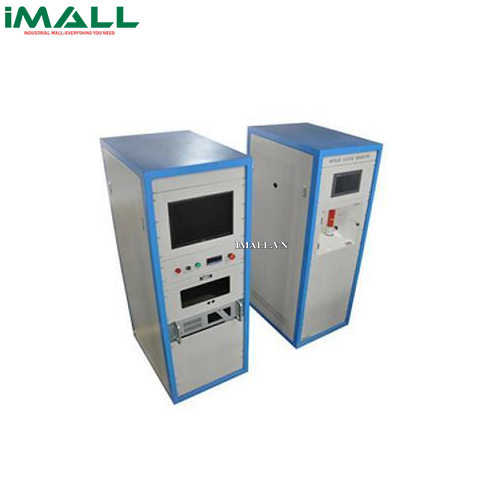

Hệ thống kiểm tra dòng xung HV HIPOT GDCL-V (20kV)

Technical Specifications

•  Đặc điểm
•  Dải đầu ra và yêu cầu dạng sóng
  • Dòng điện ngắn mạch Isc: thời gian truyền đầu sóng 8μS±10%, nửa thời gian cực đại 20μS ± 10%, giá trị cực đại ± 10%
  • Ở đỉnh sóng, không cho phép giá trị cực đại ≥5% của quá tải dòng điện hoặc rung. Nếu sóng điện đảo ngược dao động phân cực, thì giá trị cực đại ≤20%. Giá trị cực đại dòng ngắn mạch 1kA-10kA.
  • Trở kháng ảo: 2Ω
•  Vôn kế con trỏ và vôn kế kỹ thuật số hiển thị cho điện áp sạc. Sốc tích cực và sốc tiêu cực có thể được nhận ra.
•  Với màn hình hiện tại xung, độ chính xác ± 1%
•  Đo điện áp đầu ra: Với bộ chia điện áp xung (độ chính xác tỷ lệ điện áp ± 1%), xuất ra ổ cắm BNC của bảng điều khiển, để kết nối máy điện sóng.
• Thiết bị bảo vệ: Dụng cụ có đủ thiết bị an toàn, đảm bảo vận hành an toàn.
• Thông số kỹ thuật
• Thông số định mức
  • Đầu vào nguồn: 220 V, AC, 5kVA
  • Điện áp sạc định mức: 20kV
  • Tổng điện dung: 9μF × 1
  • Công suất định mức: 18kJ.
