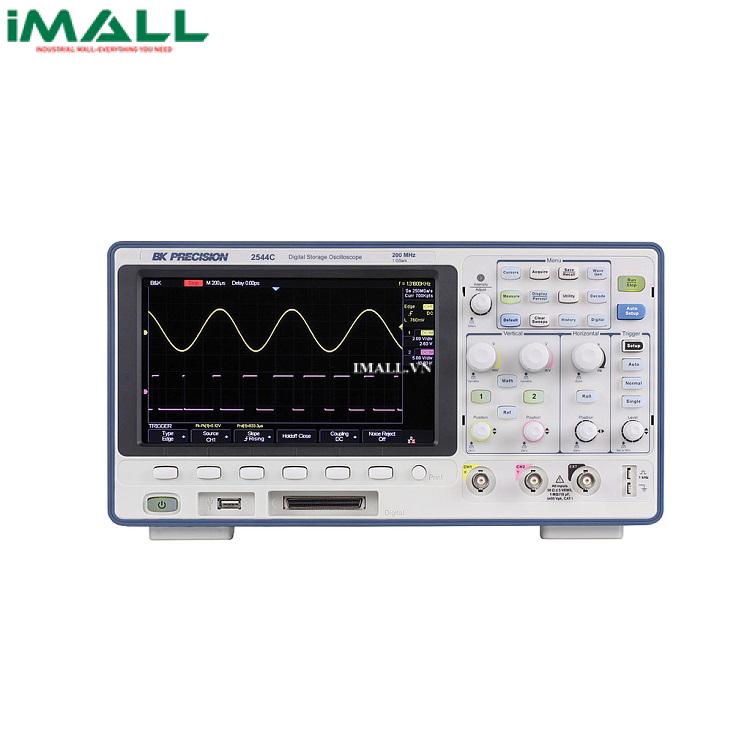

Máy hiện sóng BK Precision 2544C-MSO (200Mhz, 2 kênh, 1GSa/s, 16 kênh số phân tích logic)

Technical Specifications

• Dải tần: 200Mhz
• Rise time: 5ns
• Tốc độ lấy mẫu: 1Gsa/s- 1 kênh, 500Msa/s- 2 kênh
• Bộ nhớ sâu: 14Mpts
• Đầu vào: DC,AC,GND
• Trở kháng vào: 1 MΩ ± 2% || (22 pF ±3 pF)50 Ω ± 2%
• Cách ly kênh: >40dB
• Độ phân giải: 8bits
• Độ nhạy: 500uV/div ~10V/div
• Điện áp vào max: 400Vpk
• Độ chính xác: ±3%: 5 mV/div to 10 V/div; ±4%: < 2 mV/div
• Chế độ Trigger
• Chế độ đo: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Mean, Cmean,
• Stdev, Cstd, Vrms, Crms, FOV, FPRE, ROV, RPRE,
• Level@Trigger
• Time: +SR, -SR, Period, Freq, +Width, -Width, Rise, Fall,
• BWidth, +Duty, -Duty, Time@Mid
• Giao tiếp: USB, LAN, Trigger out
• Chế độ phát xung
• Dạng xung: Sine, Square, Ramp, Pulse, DC, Noise ,
• Cardiac, Gaus Pulse, Exp Rise
• Tốc độ lấy mẫu: 125 MSa/s
• Dải tần: 25 MHz
• Độ phân giải: 1 μHz
• Độ chính xác: ±50 ppm
• Chế độ phân tích logic
• Số kênh 16 kênh đầu vào số
• Tốc độ lấy mẫu: 500Msa/s
• Bộ nhớ sâu: 14Mpts/Ch
• Điện áp vào max: 20Vpeak
• Độ chính xác: 3%
• Trở kháng vào: 100 kΩ || 8 pF
• Tần số max: 60Mhz
• Màn hình: 8” Color TFT-LCD, 800 x 480 Resolution
• Nguồn điện: 100 to 240 VAC, CAT II, 50 VA Max, 45 Hz to 440 Hz
