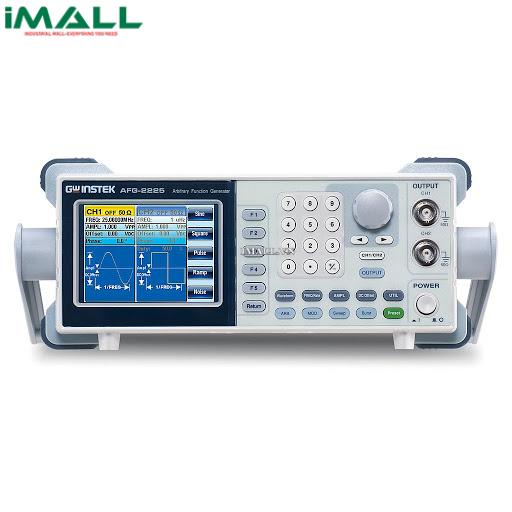

Máy phát xung tùy ý GW INSTEK AFG-2225 ( 25MHz, 120 MSa/s, 2CH)

Technical Specifications

• Sóng đầu ra : Since, vuông, Răng cưa, xung Pulse, nhiễu, xung tùy ý
• Xung tùy ý :Lấy mẫu : 120Msa/s
  • Độ dài sóng : 4k
  • Độ phân giải biên độ : 10 bit
• Tần số :Sóng Sin, vuông : 1uHz~25MHz
  • Răng cưa : 1Mhz
  • Độ phân giải : 1uHz
  • Độ ổn định : +-20ppm
• Đầu ra
  • Biên độ : 1mVpp ~ 10Vpp (50Ω), ± 2%
  • Offset : ±5 Vpk ac +dc (50Ω),  2%
  • Trở kháng đầu ra: 50Ω
  • Độ méo hài:
    •         ≤-55 dBc   DC ~ 200kHz, Ampl > 0.1Vpp
    •         ≤-50 dBc   200kHz ~ 1MHz, Ampl > 0.1Vpp
    •         ≤-35 dBc   1MHz ~ 5MHz, Ampl > 0.1Vpp
    •         ≤-30 dBc   5MHz ~ 25MHz, Ampl > 0.1Vpp
  • Xung vuông :
    •      Rise/Fall time : < 25ns
    •      Duty cycle : 1.0% to 99.0% ≤100kHz
    •                           10% to 90% ≤ 1MHz
    •                           50% ≤ 25MHz
  • Răng cưa :
    •      Độ tuyến tính : <0.1%
    •      Đối xứng điều chỉnh : 0 - 100%
  • Dạng xung- Pulse:
    •      Chu kỳ: 40ns~2000s
    •      Độ rộng xung: 20ns~1999.9s
    •      Độ quá biên độ: <5%
• Sóng AM Sóng mang: sin, vuông, răng cưa, dạng xung, xung tùy ý
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)
  • Độ sâu điều chế: 0% - 120.0%
  • Chế độ: INT, EXT
• Sóng FMSóng mang: sin, vuông, răng cưa
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)
  • Chế độ: INT, EXT
• SWEEPDạng sóng: Sin, vuông, răng cưa
  • Kiểu: Tuyến tính hoặc logarit
  • Thời gian: 1 ms to 500 s
  • Chế độ: INT, EXT, bằng tay
• FSK:Sóng mang: sin, vuông, răng cưa, xung
  • Sóng điều chế: 50% chu kỳ làm việc
  • Tỷ lệ điều chế: 2mHz - 100kHz(INT); DC - 100kHz(Ext)
  • Chế độ: INT, EXT
• Điều pha PMSóng mang: sin, vuông, răng cưa
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)
  • Độ lệch pha: 0˚ to 360˚
  • Chế độ: INT, EXT
• Điều chế tổng
  • Sóng mang: sin, vuông, răng cưa, dạng xung, nhiễu
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)
  • Độ sâu điều chế: 0% - 100.0%
  • Chế độ: INT, EXT
• Kích đầu vào bên ngoài: FSK, Burst, Sweep
  • Cấp đầu vào: TTL
  • Độ dốc: tăng hoặc giảm
  • Độ rộng xung: >100ns
  • Điện trở đầu vào: 10kΩ
• Bộ điều chế ngoài: AM, FM, PM, SUM
  • Dải điện áp: ±5V
  • Điện trở đầu vào: 10kΩ
  • Tần số: DC - 20kHz
• Đầu ra Trigger: Burst, Sweep, Xung tùy ý
  • Cấp đầu vào: TTL
  • Dộ rộng xung: >450ns
  • Tỷ lệ tối đa: 1MHz
• Chức năng 2 kênh:
  • Pha:  -180˚ ~180˚ , có đồng bộ
  • Chức năng theo dõi: CH2=CH1
  • Ghép nối tần số: theo tỷ lệ hoặc thoe sự khác biệt; biên độ hoặc DC Offset
  • Có liên kết DSO
• Burst
  • Sóng mang: sin, vuông, răng cưa
  • Tần số: 1uHz~25MHz
  • Đếm burst: 1 đến 65535
  • Chu kỳ nội bộ: 1ms tới 500s
  • Chế độ: EXT, INT, Single
• Bộ đếm tần sô
  • Tần số: 5Hz to 150MHz
  • Độ phân giải: 100nHz (với 1Hz), 0.1Hz (với 100MHz)
  • Độ chính xác: ±1 số
  • Thời gian cơ sở: ±20ppm
  • Trở kháng đầu vào: 1kΩ/1pf
  • Độ nhạy: 35mVrms ~ 30Vms (5Hz to 150MHz)
• Lưu trữ : 10 ngăn nhớ
• Giao tiếp : USB
• HIện thị : LCD 3.5 inch TFT
• Điều kiện làm việc: 0 ~ 40°C  , độ ẩm  ≤ 80%,
• Nguồn : AC100-240V, 50,60Hz
