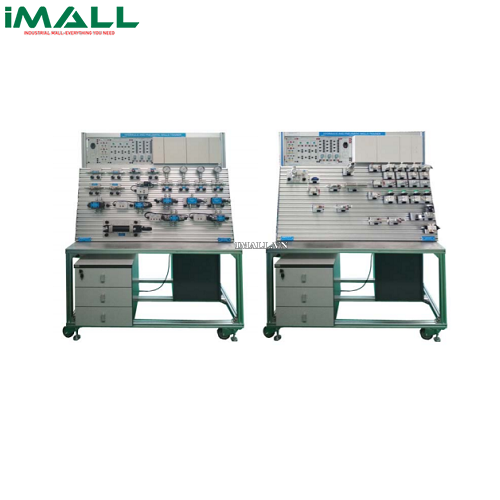

Bàn thực hành khí nén & thủy lực (2 bên) GOTT GOTT-HYDPNE-1 (593-000)

Technical Specifications

• MODULE THỰC HÀNH KHÍ NÉN (- SỐ LƯỢNG)
• Xy lanh tác động kép, Van tiết lưu một chiều & Công tắc điều khiển điện tử - 3
• Xi lanh tác động đơn - 1
• Bộ lọc khí (FRL), bộ tách dầu - nước, van xoay kèm van giảm áp, đồng hồ đo áp suất -1
• Van tay 5/2 Way / công tắc chọn van tay 5/2 way – 1
• Van thời gian trễ N/C & N/O
• Van con lăn 3/2 way - 4
• Van điều khiển khí nén đơn 3/2 way (NO) - 1
• Van điều khiển khí nén đơn 3/2 way (NC) - 1
• Van điều khiển khí nén đơn 5/2 way - 2
• Van tay nút lồi- 4
• Van điều khiển điện tử đơn 5/2 way - 2
• Van điều khiển điện tử kép 5/2 way - 1
• Van điều khiển điện tử kép 5/3 way – 1
• Van điều khiển điện tử đơn 3/2 way (NC) – 2
• Bộ phân phối không khí - 1
• Van điều khiển khí nén kép 5/2 way -2
• Van điều khí nén kép 5/3 way - 1
• Van con thoi (van cửa OR) – 1
• Rơle 3 lần -1
• Van tuần tự áp suất 3/2 way- 1
• Rơle áp suất - 1
• Van áp suất kép (van cửa AND) - 1
• Bộ phân phối và chỉ báo điện - 1
• Bộ tích điện - 1
• Van xả nhanh -1
• Ống nối chữ T - 1
• Công tắc nút đẩy -1
• Nguồn + 24 V - 1
• Dây nối -1
• NỘI DUNG THỰC HÀNH:
• Mạch đảo xi lanh tác động đơn
• Mạch đảo xi lanh tác động kép
• Mạch điều khiển tốc độ xi lanh tác động đơn
• Mạch điều khiển tốc độ một chiều xi lanh tác động kép
• Mạch điều khiển tốc độ hai chiều xi lanh tác động kép
• Mạch ứng dụng van con thoi cửa OR và AND
• Mạch tác động đồng bộ xi lanh tác động kép
• Mạch ứng dụng Van xả nhanh
• Mạch điều khiển áp suất thứ cấp
• Mạch tác động điều khiển tuần tự bằng rơle
• Mạch điều khiển rơle áp suất
• Mạch điều khiển van áp suất 3/2 way
• Mạch tác động nhiều xi lanh
• Mạch đệm
• Mạch trễ
• Mạch khóa liên động
• MODULE THỰC HÀNH THỦY LỰC
• Xi lanh tác động kép -2
• Van từ 4/2 way - 2
• Van tràn tác động gián tiếp - 1
• Xi lanh tác động đơn – 1
• Van từ 3/2 way - 1
• Van tràn tác động trực tiếp -2
• Van từ 4/3 way (O) - 1
• Van tay đảo chiều -1
• Van tuần tự một chiều - 2
• Van từ 4/3 way (H) - 1
• Van một chiều -2
• Van một chiều tác động gián tiếp -2
• Van từ 4/3 way (M) - 1
• Van điều khiển tốc độ một chiều - 2
• Rơle áp suất - 1
• Van từ 4/3 way (P) - 1
• Van tiết lưu - 2
• Đồng hồ đo áp suất & khớp nối chữ T- 4
• Van từ 3/4 way (Y) - 1
• Van giảm áp - 1
• Rơle 3 fold -1
• Bộ phân phối và chỉ báo điện - 1
• Công tắc nút nhấn - 1
• PHỤ KIỆN BỔ SUNG
• Ống (Trong suốt) 1200mm
• Ống 1200mm
• Ống 800mm
• Khớp nối nhanh
• NỘI DUNG THỰC HÀNH:
• Mạch đảo chiều, Van hành trình và Mạch khóa của van đảo chiều chức năng kiểu “O”
• Mạch khóa van một chiều tác động gián tiếp
• Mạch điều chỉnh áp suất
• Mạch áp suất thứ cấp
• Mạch thủy lực van giảm áp
• Mạch điều khiển lưu lượng Meter In
• Mạch điều khiển lưu lượng Meter Out
• Mạch thay đổi tốc độ kết nối ngắn van dòng
• Mạch tác động tuần tự của van tuần tự
• Mạch tác động tuần tự của rơle áp suất
• Tháo mạch van đảo chiều
• Mạch nạp thứ cấp
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh.
• Trả lời mẫu
• Hướng dẫn giảng dạy
