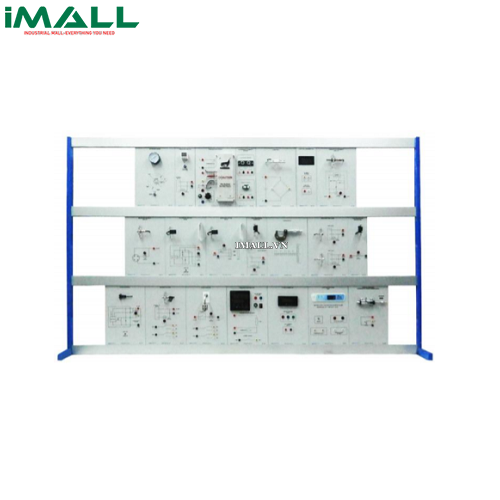

Bộ kit thực hành cảm biến & chuyển đổi GOTT GOTT-SNTT-2453 (452-000)

Technical Specifications

• BIẾN ÁP VI SAI BIẾN ĐỔI TUYẾN TÍNH (LVDT) - CODE 452-001
• Trở kháng: 1 KOhm
• ĐỒNG HỒ ĐO BOURDON - CODE 452-002
• Dải đo: 0 ~ 10 Kg / cm2, 0 ~ 150psi
• CẢM BIẾN NHIỆT ĐỘ - CODE 452-005
• Loại cảm biến: TC loại K, RTD Pt 100
• Đầu vào: 240 VAC
• CẢM BIẾN SIÊU ÂM & ĐỘ ẨM - CODE 452-006
• Đầu vào: 5 VDC
• CÔNG TẮC TIỆM CẬN ĐIỆN DUNG - CODE 452-009
• Đầu vào: 24 VDC
• Dòng điện tải: 400 mA
• Phạm vi cảm biến: 20 mm
• CẢM BIẾN QUANG - CODE 452-017
• Đầu vào: 24 VDC
• Loại đầu ra: tranzito NPN hở - bộ thu
• CÔNG TẮC TIỆM CẬN CẢM ỨNG - CODE 452-020
• Đầu vào: 24 VDC
• Dòng điện tải: 400 mA
• Phạm vi cảm biến: 20 mm
• CÔNG TẮC ÁP SUẤT- CODE 452-00
• Phạm vi: -0,2 ~ 7,5 bar, 6 ~ 108 psi
• Điều chỉnh tinh: -0,2 ~ 7,5 bar, 6 ~ 108 psi
• LOAD CELL - CODE 452-007
• Đầu vào: 10 VDC
• Đầu ra: tranzito NPN hở - bộ thu
• Hoạt động với cảm biến tải trọng
• Bảng điều khiển bộ chuyển đổi
• CẢM BIẾN QUANG KHUẾCH TÁN - CODE 452-01
• Đầu vào: 24 VDC
• Trạng thái đầu ra: ON- sáng, ON- tối
• Đối tượng cảm biến: đục, mờ, trong suốt
• PHẢN XẠ GƯƠNG - CODE 452-012
• Đầu vào: 24 VDC
• Trạng thái đầu ra: ON- sáng, ON- tối
• Đối tượng cảm biến: Đục, mờ, trong suốt
• DÒ THU-PHÁT - CODE 452-013
• Đầu vào: 24 VDC
• Trạng thái đầu ra: ON- sáng, ON - tối
• Đối tượng cảm biến: Opaque (Đục)
• Hoạt động với bảng điều khiển máy chiếu thu-phát
• THƯỚC QUANG - CODE 452-014
• Dải đo: 0 ~ 25 mm
• Tinh chỉnh: 0,01 mm
• TẢI NPN, TẢI PNP - CODE 452-015
• Đầu vào: 24 VDC
• Loại đầu ra: NPN, PNP
• Miliampe kế DC - CODE 452-02
• Đầu vào: 240 VAC
• BỘ CHUYỂN ĐỔI LOAD CELL - CODE 452-008
• Đầu vào: 5 VDC hở - bộ thu
• Hoạt động với mô-đun Load Cell
• PHAO TỪ - CODE 452-018
• Đầu vào: 24 VDC
• Loại cảm biến: công tắc lưỡi gà
• Hoạt động với bảng điều khiển mức
• ĐIỀU KHIỂN MỨC - CODE 452-019
• Đầu vào: 24 VDC
• Loại đầu ra: Rơle NO / NC
• Hoạt động với bảng điều khiển phao từ
• ĐIỀU KHIỂN QUÁ TRÌNH - CODE 452-020
• Đầu vào: 100 ~ 240 VAC
• Kiểu đầu vào: Cặp nhiệt điện, RTD
• Loại đầu ra: Rơle NO (Rơle thường mở)
• MÁY CHIẾU THU-PHÁT - CODE 452-013
• Đầu vào: 24 VDC
• Dải điều chỉnh: -50 đến 50 °C
• Hoạt động với bảng dò chế độ Thu-phát
• BỘ NHIỆT ĐỘ THẤP - CODE 452-022
• Đầu vào: 240 VAC
• Nhiệt độ thấp: -5 °C
• BƠM - CODE 452-004
• Áp suất: 0 ~ 150 psi, 10Kg / cm2
• KHUNG DỌC - CODE 452-023
• Cấp cao: Din Standard A4 có hai kệ
• Chất liệu: Nhôm
• Khung bên: hình chữ T
• Kích thước: 3 tầng, Chiều dài 1450mm
• QUẢ CÂN - CODE 452-025
• Kích thước đối tượng: 10, 50, 100, 150, 200 (gram)
• DÂY NỐI AN TOÀN - CODE 237-001
• Dây nối 4mm
• HƯỚNG DẪN THỰC HÀNH - CODE 452-029
• NỘI DUNG THỰC HÀNH:
• Bảng điều khiển nguồn
• Đồng hồ đo Bourdon
• Công tắc áp suất
• Cảm biến nhiệt độ
• Cảm biến siêu âm và độ ẩm
• Cảm biến tải trọng (Load cell) & bộ chuyển đổi tín hiệu Load cell
• Cảm biến tiệm cận điện dung
• Công tắc tiệm cận cảm ứng
• Chế độ phản xạ khuếch tán
• Chế độ phản xạ gương
• Cảm biến thu phát
• Thước quang
• Tải NPN, Tải PNP
• Cảm biến quang
• Phao từ
• Điều khiển mức
• Miliampe kế DC
• Bộ nhiệt độ thấp
• LVDT (Biến áp vi sai biến đổi tuyến tính)
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
•  Hướng dẫn giảng dạy
• MODULE CHỌN MUA THÊM:
• Vui lòng tham khảo “Bộ thực hành Động cơ/ Máy phát / Động cơ cutaway”
• Đồng hồ đo RPM / mô-men xoắn (CODE: 609-001)
• Cảm biến mô-men xoắn & RPM (CODE: 609-002)

Package Includes
