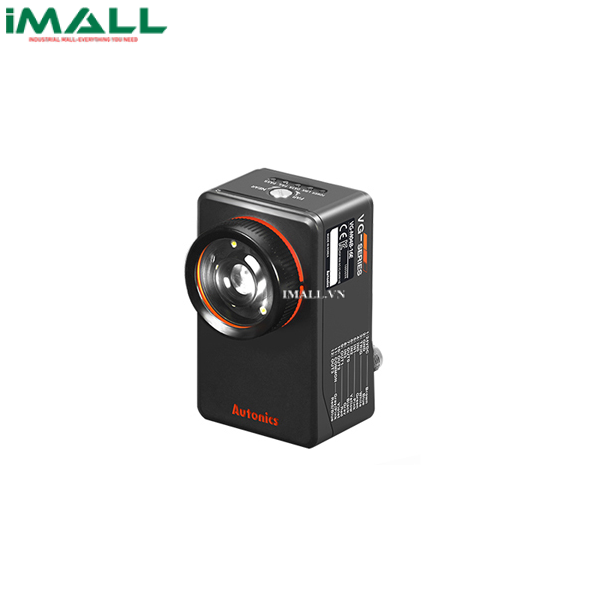

Cảm biến hình ảnh Autonics VG-M04R-16E

Technical Specifications

• Độ dài tiêu cự hiệu dụng: 16mm
• Khoảng cách phát hiện tối thiểu: 100mm
• Nguồn cấp: 24VDC ±10%
• Dòng tiêu thụ: 1A
• Kiểm tra_Vật kiểm tra: Căn chỉnh, độ sáng, độ tương phản, diện tích, cạnh, chiều dài, góc, đường kính, số vật thể
• Kiểm tra_Nhóm hoạt động: 32
• Kiểm tra_Kiểm tra đồng thời: 64
• Kiểm tra_Khung ảnh mỗi giây: Tối đa 60 khung hình / giây
• Chụp ảnh_Bộ lọc hình ảnh: Tiền xử lý, bộ lọc ngoài (bộ lọc màu, bộ lọc phân cực)
• Chụp ảnh_Yếu tố hình ảnh: 1/3 inch mono CMOS
• Chụp ảnh_Độ phân giải: 752×480 pixel
• Chụp ảnh_Khung ảnh mỗi giây: Tối đa 60 khung hình / giây
• Chụp ảnh_Màn trập: Màn trập điện tử
• Chụp ảnh_Thời gian phơi sáng: 20 đến 10,000㎲
• Đèn_Phương pháp ON/OFF: Xung
• Đèn_Màu sắc: Đỏ
• Chế độ kích hoạt: Kích hoạt bên ngoài, kích hoạt bên trong, kích hoạt tự do
• Ngõ vào_Tín hiệu: Ngõ vào định mức 24VDC (± 10%)
• Ngõ vào_Loại: Ngõ vào kích hoạt bên ngoài (TRIG), ngõ vào bộ mã hóa (IN2, IN3), thay đổi nhóm hoạt động (IN0 thành IN3)
• Ngõ ra_Tín hiệu: Ngõ ra mạch thu hở NPN hoặc PNP
• Max. 24VDC 50mA, điện áp dư: max. 1.2VDC
• Ngõ ra_Loại: Ngõ ra điều khiển (OUT0 đến OUT3): hoàn thành kiểm tra, kết quả kiểm tra, kích hoạt đèn bên ngoài, báo thức, máy ảnh bận
• Ngõ ra_Truyền tải FTP: Khả thi
• Truyền thông: Ethernet(TCP/IP), 100BASE-TX/10BASE-T
• Mạch bảo vệ: Mạch bảo vệ ngắn mạch ngõ ra dòng
• Bộ chỉ thị:
  •  Chỉ thị nguồn (POWER), chỉ thị kết nối Ethernet (LINK), chỉ thị truyền (PASS): Đèn LED xanh
  •  Chỉ thị truyền dữ liệu (DATA): Đèn LED cam
  •  Đèn báo lỗi (FAIL): LED đỏ
• Điện trở cách điện: Trên 20MΩ (tại mức sóng kế 500VDC)
• Độ bền điện môi: 500VAC~ 50/60Hz trong 1 phút.
• Rung động: Biên độ 1,5mm ở tần số từ 10 đến 55Hz (trong 1 phút) theo từng hướng X, Y, Z trong 2 giờ
• Va chạm: 300m/s² (khoảng 30G) theo từng hướng X, Y, Z trong 3 lần
• Nhiệt độ xung quanh: 0 đến 45 ℃, bảo quản: -20 đến 70 ℃
• Độ ẩm xung quanh: 35 đến 85%RH, bảo quản : 35 đến 85%RH
• Cấu trúc bảo vệ: IP67 (tiêu chuẩn IEC)
• Chất liệu: Vỏ: nhôm, nắp ống kính / bộ điều chỉnh lấy nét: polycarbonate, cáp: polyurethane
