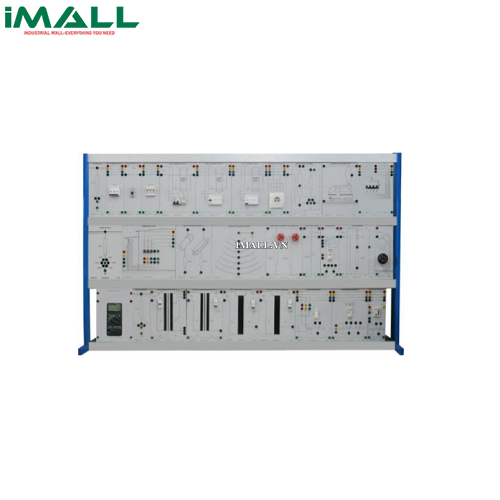

Bộ thực hành bảo vệ điện GOTT GOTT-EPT-146 (146-000)

Technical Specifications

• Kết nối đường dây phân phối và máy biến áp - Code 146-002
• Điều chỉnh hệ số biến áp 3 pha: 240/240 VAC 0.2A, 240 / 240VAC 5A
• Điện áp đầu vào: 380 / 220v
• Điện áp ổ cắm đầu ra: L1, L2, L3, N, PE
• Đèn báo: L1, L2, L3
• Bảo vệ: MCB 3P 10A 6kA
• Bộ ngắt mạch 4 cực (AC / DC) - Code 146-007
• Ổ cắm điện áp đầu vào: L1, L2, L3, N, PE
• Ổ cắm điện áp đầu ra: L1, L2, L3, N, PE
• Bảo vệ: ELCB 4P 25A iF 30mA (AC / DC)
• Rơle bảo vệ quá áp/ điện áp thấp - Code 146-029
• Điện áp hoạt động: 415VAC
• Nguồn biến thiên: 0,75 ~ 1,25 x Un
• Upper trip: 1,05 ~ 1,25 x Un
• Lower trip: 0,75 ~ 0,95 x Un
• Độ trễ: 0,2 ~ 10 giây
• Rơle bảo vệ quá/ thấp dòng - Code 146-030
• Điện áp đầu vào: 415/240 VAC
• Điện áp đầu ra: 415/240 VAC
• Bảo vệ: Cầu chì 0,2A, 5A
• Điện áp hoạt động: 415 / 240VAC
• Biến thiên: 85 ~ 115% x Un
• Thời gian trễ (t) (sự cố): 0,1 đến 3 giây.
• Độ trễ (ton): 0,1 đến 10 giây.
• Đặt lại thời gian: 200ms
• Bộ nguồn - Code 146-001
• Điện áp đầu vào: 415/240 VAC
• Điện áp đầu ra: 415/240 VAC
• Bảo vệ: Cầu chì 0,2A, 5A
• Bộ nguồn chính 3 pha:
• Điện áp đàu vào: 3pha 415VAC
• Điện áp đầu ra: 3 pha 415VAC
• Bảo vệ: 20A MCB Ampe Trip
• Bộ ngắt mạch 3 cực 6A - Code 146-003
• Ổ cắm điện áp đầu vào: L1, L2, L3, N, PE
• Ổ cắm điện áp đầu ra: L1, L2, L3, N, PE
• Bảo vệ: MCB 3P 10A 6kA
• Cầu chì chuyển mạch - Code 146-005
• Ổ cắm điện áp đầu vào: L1, L2, L3, N, PE
• Ổ cắm điện áp đầu ra: L1, L2, L3, N, PE
• Bảo vệ: Cầu chì mô-đun 32A
• Cầu dao ngắt mạch Fi 2 Cực AC-Code 146-006
• Ổ cắm điện áp đầu vào: L, N, PE
• Ổ cắm điện áp đầu ra: L, N, PE
• Bảo vệ: ELCB 2P 25A iF 30mA
• Biến áp 220 V / 0-24-42-240 VAC 1A
• Điện áp đầu vào: 240 VAC
• Điện áp đầu ra: 240V, 42V, 24V 1A
• Bảo vệ: MCB 1P 0,5A 6kA
• Cầu dao 1 cực - Code 146-004
• Ổ cắm điện áp đầu vào: L, N, PE
• Ổ cắm điện áp đầu ra: L, N, PE
• Bảo vệ: MCB 1P 10A 6kA
• Ổ cắm bảo vệ nối đất  - Code 146-010
• Ổ cắm điện áp đầu vào: L1, L2, L3, N,
• Ổ cắm điện áp đầu ra PE: L1, L2, L3, N, PE
• -Kiểm tra cách điện - Code 146-009
• Điện áp đầu vào: 240 VAC
• Hiển thị: Kiểm tra LED, Reset
• Tải sự cố ngắn mạch đến khung - Code 146-011
• Ổ cắm điện áp đầu vào: L, N, PE
• Hệ thống nối đất- Code 146-013
• Điện trở đất: 2Ω, 8Ω
• Điện trở tiếp xúc - Code 146-015
• Điện trở đất: 10Ω, 470Ω, 15kΩ
• Tải điện áp cực thấp 24 VAC-Code 146-012
• Điện áp đầu vào: 24VAC
• Bảo vệ nối đất- Code 146-014
• Điện trở đất: 1,5Ω, 220Ω, 470Ω, 820Ω, 1322Ω, 5kΩ
• Hệ thống điện dung-Code 146-019
• Điện dung: 0,1uF / 450V, 0,01uF / 630V
• Điện trở cách điện - Code 146-020
• Điện trở cách điện: 15kΩ, 47kΩ, 82kΩ, 220kΩ
• Chi tiết dẫn điện mang điện áp -Code 146-016
• Điện trở dẫn: 1,5Ω, 10Ω
• Hướng điện áp đất- Code 146-017
• Cấp điện thế: 1m., 2m., 3m., 5m., 7.5m., 10m., 20m.
• Phát hiện dò - Code 146-021
• Cấp độ mô phỏng: 2 cấp độ
• Cuộn dây rơle: 240 VAC
• Tải đèn sàn 240 Vac-Code 146-023
• Điện áp đầu vào: 240 VAC
• Loại đèn: sợi đốt
• Biến áp 240/240 Vac 1A - Code 146-025
• Điện áp đầu vào: 240 VAC
• Điện áp đầu ra: 240VAC / 1A
• Hệ số điện áp: 1: 1
• Biến áp tự động 0-42-240 Vac 1 A-Code 146-026
• Điện áp đầu vào: 240 VAC
• Điện áp đầu ra: 42 VAC 1A
• Bảo vệ: MCB 1P 0,5A 6kA
• Biến áp điện áp cao/ thấp- Code 146-027
• Điện áp hoạt động: 240 VAC
• Nguồn biến thiên: 210 ~ 240 VAC
• Rơ le bảo vệ điện áp pha - Code 146-028
• Điện trở loop: 220Ω, 4,7kΩ
• Trở kháng loop & dòng điện ngắn mạch - Code 146-018
• Trở kháng loop: 220Ω, 4.7kΩ
• Tải kèm đi-ốt -Code 146-022
• Điện trở: 100Ω, (loạt có diode)
• Vôn kế AC- Code 162-011
• Chế độ đo: AC
• Dải điện áp: 5V, 50V, 250V, 1000V
• Ampe kế AC - Code 162-012
• Chế độ đo: AC
• Dòng điện: 1A, 5A, 25A
• -Nối chữ U-Code 159-019
• Nối các điểm nút
• Dây nối an toàn - Code 237-001
• Loại 4mm
• Khung đứng - Code 297-000
• Cấp cao: tiêu chuẩn DIN A4 với hai kệ
• Chất liệu: Nhôm
• Khung bên: hình chữ T
• Kích thước: 3 tầng - Chiều dài 1450mm
• Hướng dẫn sử dụng - Code 146-035
• Nội dung thực hành:
• Hiểu chức năng của Rơle bảo vệ quá áp/ điện áp thấp
• Bảo vệ quá áp
• Bảo vệ điện áp thấp
• Bảo vệ quá dòng/ thấp dòng
• Bảo vệ dòng điện sai pha
• Bảo vệ quá dòng
• Bảo vệ khỏi các tình huống mất cân bằng pha
• Phát hiện trình tự pha sai
• Phát hiện mất cân bằng điện áp
• Sử dụng rơle dò chất lỏng hai cấp
• Kiểm tra cách điện đối với an toàn điện
• Sử dụng máy biến áp cách ly để ngăn ngừa điện giật
• Bảo vệ khỏi dòng rò DC
• Bảo vệ sự cố dòng điện bằng RCCB
• Xác định hướng điện áp đất bằng thanh nối đất
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
