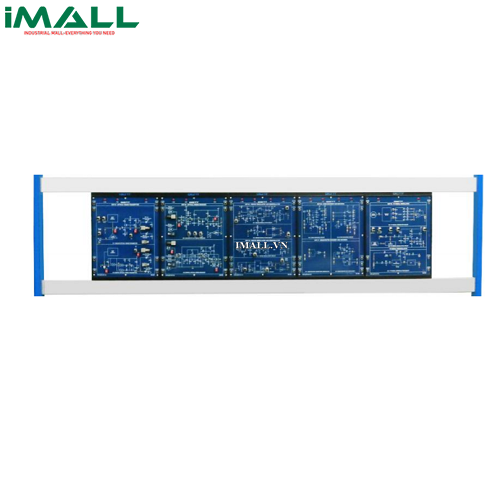

Bộ thực hành truyền thông sợi quang GOTT GOTT-OFC-334 (334-000)

Technical Specifications

• MODULE BỘ PHÁT - CODE 334-001
• Bước sóng ánh sáng truyền qua: 660nm và 820 nm.
• Tốc độ dữ liệu: 1 Mbps.
• Băng thông bộ phát: 1 MHz.
• Bao gồm các máy phát kỹ thuật số và tương tự, mạch chuyển đổi E / O.
• Thiết bị đầu cuối micro và bộ khuếch đại âm thanh tích hợp.
• Tín hiệu đầu ra sóng hình sin tích hợp, đầu ra tần số và biên độ có thể điều chỉnh.
• Biên độ: 2 Vpp; Tần số: 100 Hz ~ 2,5 kHz.
• Trình tạo dữ liệu kỹ thuật số tích hợp, tạo tín hiệu TTL và đầu ra mức CMOS.
• Bước sóng của đường truyền sợi quang: 500 nm ~ 1200 nm; Đầu nối ST và DIN
• MODULE BỘ THU - CODE 334-002
• Bước sóng ánh sáng nhận được: 660nm và 820 nm.
• Tốc độ dữ liệu: 1 Mbps.
• Băng thông bộ thu: 1 MHz.
• Các bộ thu kỹ thuật số và analog, mạch chuyển đổi O / E.
• Bộ khuếch đại có thể điều chỉnh, có thể điều khiển loa 8 W.
• Bước sóng đường truyền sợi quang: 500 nm ~ 1200 nm; Đầu nối ST và DIN.
• MODULE ĐIỀU CHẾ TÍN HIỆU TƯỢNG TỰ & KỸ THUẬT SỐ - CODE 334-003
• Điều chế và giải điều chế
• Điều chế AM:
• Tín hiệu sóng mang: 540 kHz ~ 1600 kHz.
• Tín hiệu tần số âm thanh: 1 kHz ~ 2 kHz.
• Giải điều chế AM:
• Tín hiệu sóng mang: 540 kHz ~ 1600 kHz.
• Tín hiệu tần số âm thanh: 1 kHz ~ 2 kHz.
• Chỉ số điều chế: 50%.
• Điều chế và giải điều chế FM
• Điều chế FM:
• Tín hiệu sóng mang: 20 kHz.
• Tín hiệu tần số âm thanh: 1 kHz ~ 5 kHz.
• Giải điều chế FM:
• Tần số tự nhiên: 20 kHz.
• Tín hiệu tần số âm thanh: 1kHz ~ 3 kHz.
• Điều chế và giải điều chế CASK
• Điều chế ASK:
• Tín hiệu sóng mang: 20 kHz ~ 100 kHz.
• Tín hiệu dữ liệu: 100 bps ~ 1 kbps.
• Giải điều chế ASK:
• Tín hiệu sóng mang: 20 kHz ~ 100 kHz.
• Tín hiệu dữ liệu: 100 bps ~ 1 kbps.
• Điều chế và giải điều chế FSK
• Điều chế FSK:
• Tín hiệu không gian: 1370 Hz.
• Tín hiệu đánh dấu: 870 Hz.
• Tín hiệu dữ liệu: 100bps ~ 500 bps.
• Giải điều chế FSK:
• Tín hiệu không gian: 1370 Hz.
• Tín hiệu đánh dấu: 870 Hz.
• Tín hiệu dữ liệu: 100 bps ~ 500 bps.
• MODULE XỬ LÝ TÍN HIỆU KỸ THUẬT SỐ - CODE 334-004
• Nguồn tín hiệu mã hóa & giải mã (CVSD)
• Tần số lấy mẫu: 16 kHz ~ 50 kHz.
• Tín hiệu tần số âm thanh: 100 Hz ~ 2 kHz.
• Tín hiệu mức đầu vào và đầu ra TTL.
• Bộ mã hóa & giải mã kênh (Manchester)
• Tín hiệu mức đầu vào TTL.
• CLK: 500 Hz ~ 1 kHz.
• Tốc độ dữ liệu: 250 bps ~ 500 bps.
• ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ TÍN HIỆU TV - CODE 334-005
• Bộ phát tín hiệu TV
• Bộ dao động tinh thể thạch anh 4 MHz tích hợp.
• 8 loại tín hiệu TV được chọn.
• Tín hiệu đầu ra: tín hiệu sóng bậc thang.
• Tần số đầu ra: 15,6 kHz.
• Bộ điều chế tín hiệu TV
• Tín hiệu âm thanh: Tín hiệu giải điều chế FM.
• Tín hiệu sóng mang FM: 5,5 MHz.
• Sử dụng bộ lọc loại bỏ băng tần giải điều chế tín hiệu ngang
• Bộ lọc thông thấp tích hợp loại bỏ nhiễu tín hiệu âm thanh.
• Bộ điều chế tín hiệu TV
• Tín hiệu âm thanh: Tín hiệu điều chế FM.
• Tín hiệu sóng mang FM: 5,5 MHz.
• Bộ tạo tín hiệu âm thanh tích hợp. Tần số đầu ra: 100Hz ~ 1 kHz; Biên độ đầu ra: 600 mV ~ 1.2V.
• Tín hiệu TV: Tín hiệu FM & tín hiệu ngang hệ thống TV
• BỘ NGUỒN DC & PHÁT HÀM (CHỌN MUA THÊM) - CODE 507-107
• Bộ nguồn DC
• 3 Đầu ra điện áp lưỡng cực
• DC 0 - +/- 15V
• DC +/- 5V
• DC +/- 12V
• Hoạt động điện áp không đổi và thay đổi
• Độ nhiễu- ồn thấp
• Bộ phát hàm
• 2 cổng đầu ra tín hiệu
• Dải tần số:
• FG (I): 0 - 10Hz, 0 - 100kHz, 0 - 1kHz, 0 - 10kHz, 0 - 100kHz
• FG (II): 0 - 100Hz 0 - 1kHz 0 - 10kHz 0 - 100kHz 0 - 1 MHz
• Dạng sóng: sin, tam giác, vuông, xung TTL
• Biên độ: 10Vpp
• Bộ đếm tần số 6 chữ số tích hợp
• Bảo vệ quá tải 2 màn hình LED lớn 0,5’’
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
