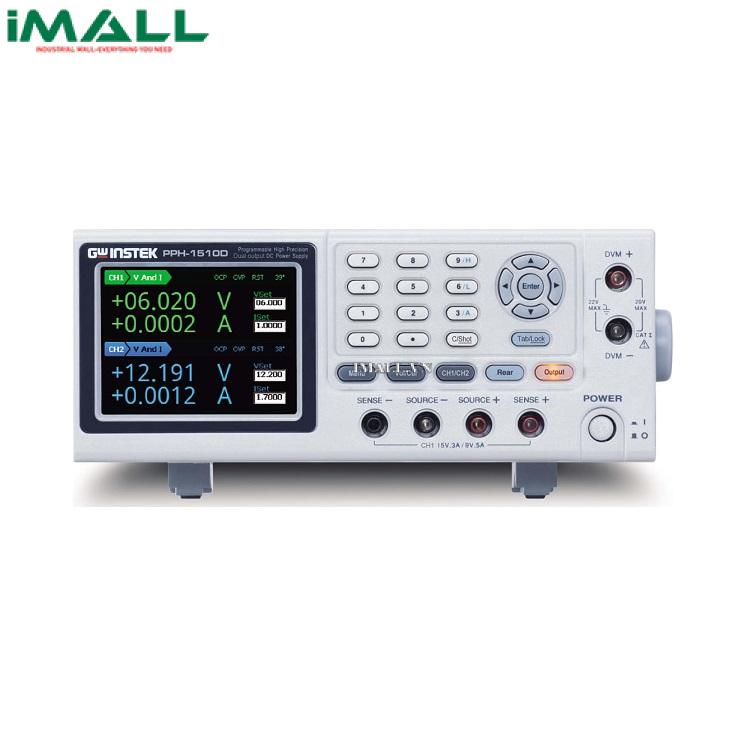

Nguồn DC lập trình độ chính xác cao GW INSTEK PPH-1510D (15V, 5A, 2 Kênh)

Technical Specifications

• ĐẦU RA ĐỊNH MỨC
• Kênh đầu ra: 2
• Kênh 1
  • Công suất: 45W
  • Điện áp: 0 ~ 15V or 0 ~ 9V
  • Dòng điện: 0 ~ 3A or 0 ~ 5A; Rear: 0~10A(under 0~ 4.5V)
• Kênh 2
  • Công suất: 36W
  • Điện áp: 0 ~ 12V
  • Dòng điện: 0~ 3.0A
  • Điện áp đầu ra Rising Time: 0.20ms (10% ~ 90%)
  • Điện áp đầu ra Falling Time: 0.30ms (90% ~ 10%)
• ĐỘ ỔN ĐỊNH
  • Điện áp: 0.01%+3.0mV
  • Dòng điện: NA
• ĐIỀU CHỈNH (CV)
  • Tải: 0.01%+2mV
  • Dòng: 0.5mV
• ĐIỀU CHỈNH  (CC)
  • Tải: 0.01%+1mA
  • Dòng: 0.5mA
• LẶP & NHIỄU (20Hz ~ 20MHz)
• CV p-p:
  • ≦5A:8mVp-p(20Hz~ 20MHz)
  • ＞5A: 12mVp-p(20Hz~20MHz)
• CV rms: 3mV(0~1MHz)
• CC rms: NA
• ĐỘ CHÍNH XÁC LẬP TRÌNH
• Điện áp: 0.05%+10mV
• Dòng điện (CH1: 5A,10A/CH2:1.5A,3A): 0.16%+5mA(5A/3A)
• Dòng điện (500mA): CH1: 0.16%+0.5mA
• Dòng điện (5mA): CH1: 0.16%+5uA
• ĐỘ CHÍNH XÁC ĐỌC LẠI
• Điện áp: 0.05%+3mV
• Dòng điện (CH1: 5A,10A/CH2:1.5A,3A)
• CH1: 0.2%+400uA(dải 5A ); CH2: 0.2%+400uA
• Dòng điện (500mA): CH1: 0.2%+100uA(500mArange); CH2: NA
• Dòng điện (5mA): Ch1: 0.2%+1uA(5mA range); CH2: 0.2%+1uA
• THỜI GIAN HỒI ĐÁP
• Thời gian hồi đáp chuyển đổi (Phản hồi đến 1000% tải):
  • < 40uS (within 100mV, Rear)
  • < 50uS (within 100mV, Front)
  • < 80uS (within 20mV)
• ĐỘ PHÂN GIẢI LẬP TRÌNH
  • Điện áp: 2.5mV
  • Dòng điện: CH1: 1.25mA( dải đo 5A); CH2: 1.25mA
  • Dòng điện: CH1: 0.125mA(dải đo 500mA); CH2: NA
  • Dòng điện: 1.25uA(dải đo 5mA)
• ĐỘ PHÂN GIẢI ĐỌC LẠI
  • Điện áp: 1mV
  • Dòng điện: CH1: 0.1mA( 5A Range); CH2: 0.1mA( 3A Range)
  • Dòng điện:: CH1: 0.01mA ( 500mA Range); CH2: NA
  • Dòng điện: Ch1: 0.1uA( 5mA Range); CH2: 0.1uA( 5mA Range)
• CHỨC NĂNG BẢO VỆ
• OVP
  • Độ chính xác: CH1: 0.8V; CH2:50mV
  • Độ phân giải OVP: 10mV
• DVM
• Độ chính xác đọc lại DC  ( 23℃± 5℃): CH1: NA; CH2: 0.05%+3mV
• Độ phân giải đọc lại: 1mV
• Dải điện áp vào: 0 ~ 20VDC
• Điện áp vào tối đa: -3V, +22V
• Điện trở đầu vào và điện dung: 20MΩ
• Điện trở đầu ra lập trình
  • Dải đo: CH1: 0.001Ω to 1.000 Ω; CH2: NA
  • Độ chính xác lập trình: 0.5% + 10 mΩ
  • Độ phân giải: 1mΩ
• ĐO XUNG DÒNG ĐIỆN
• CẤP TRIGGER
  • 5mA ~ 5A, 5mA/step
  • 5mA ~ 3A, 5mA/step
• HIGH TIME/LOW TIME/AVERAGE TIME
• 33.3us to 833ms, 33.3us/step
• TRIGGER DELAY: 0 ~ 100ms,10us/steps
• GIÁ TRỊ ĐỌC TRUNG BÌNH: 1 ~ 100
• LONG INTEGRATION PULSE TIMEOUT: 1S ~ 63S
• LONG INTEGRATION MEASUREMENT TIME
• 850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO time 16.7ms/steps(60Hz), 20ms/steps(50Hz)
• LONG INTEGRATION TRIGGER MODE:    Rising, Falling, Neither
• OTHERS
• THIẾT BỊ ĐẦU CUỐI ĐẦU RA: CH1:   Front / Rear Panel , CH2:     Rear Panel
• ĐẦU VÀO DVM : CH1:     NA; Ch2:    Front Panel
• BỘ NỐI RƠ LE ĐIỀU KHIỂN :  150mA/15V ，5Voutput, 100mA
• Nhiệt độ hoạt động:    0 ~ 40°C
• Độ ẩm hoạt động:     ≤ 80%
• Nhiệt độ bảo quản:    -20˚C ~ 70˚C
• Độ ẩm bảo quản:     < 80%
• GIAO DIỆN PC REMOTE (tiêu chuẩn):     GPIB / USB / LAN
• CURRENT SINK CAPACITY
• Mức dòng thoát
• CH1：0~4V: 3.5A 4~15V: 3.5A-(0.25A/V)*(Vset-4V)
• CH2: 0~ 5V: 3A 5~12V: 3A-(0.25A/V)*(Vset-5V)
• Bộ nhớ
• Lưu/ Gọi lại:    5 Sets
• NGUỒN ĐIỆN
• Nguồn vào:    90-264VAC ; 50/60Hz
• CÔNG SUẤT TIÊU THỤ:   160W
