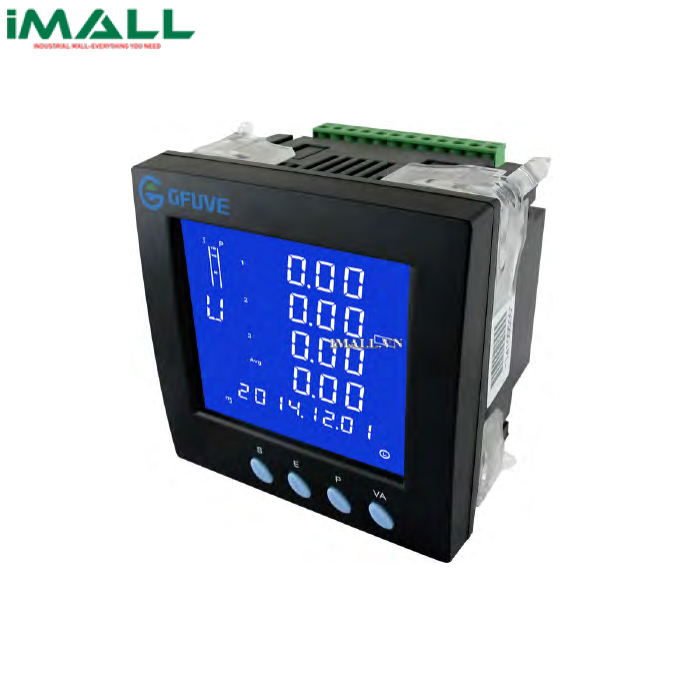

Máy đo công suất GFUVE FU2200B

Technical Specifications

• Thông số điện
• Nguồn (AC/DC): AC85-400V / DC85-330V
• Công suất tiêu thụ: <4VA
• Thông số đo: Điện áp (Ph-N); Điện áp (Ph-Ph); Dòng điện; Tần số; PF;
• Công suất hữu dụng(W); Công suất phản kháng(Q); Công suất toàn phần(S), Sóng hài thứ 2 đến thứ 49 (option)
• Sóng hài:
  • Tổng tỷ lệ hài của điện áp pha
  • Tổng tỷ lệ sóng hài của dòng điện
  • Tỷ lệ sóng hài thứ 2 đến 63 của điện áp pha
  • Tỷ lệ sóng hài bậc 2 đến 63 của dòng điện
• Giá trị lớn nhất & Giá trị nhỏ nhất: Điện áp, dòng điện, Tần số, công suất hữu dụng, công suất phản kháng, công suất toàn phần, demandP,demandQ, demandS.
• Tính toán:
  • Công suất hữu dụng trực tiếp
  • Công suất hữu dụng đảo ngược
  • Công suất hữu dụng trực tiếp
  • Công suất phản kháng đảo ngược
• Dải đo: 0-800V, 0-10A, 45-65Hz, -1 ~ 0 ~ 1
• Độ chính xác:
  • Điện áp 0.5%RD±0.05%FS
  • Dòng điện: 0.5%RD±0.05%FS
  • Công suất hữu dụng: 0.5%RD±0.05%FS
  • Công suất phản kháng: 1.5%RD +0.05%FS
  • Công suất toàn phần: 0.5%RD +0.1%FS
  • Hệ số công suất: 0.5%RD
  • Tần số: 0.05%RD
  • Năng lượng hữu dụng: 0.5%
• Yêu cầu tối đa: Ia, Ib, Ic, ΣPtotal, ΣQtotal, ΣStotal, 15’
• Hiển thị:
  • Màn hình LCD có đèn nền xanh lam
  • 5 hình hiển thị
  • 4 phím hoạt động
• Giao diện:
  • Hỗ trợ cổng giao diện RS-485, Mạng 32 (128)
  • Giao thức truyền thông ModBus-TCP / IP SNMP
  • Cổng Ethernet 10 / 100M (RJ45)
• Bộ nhớ:
  • Bộ nhớ trên bo mạch 2M, có thể được mở rộng đến 16M.
  • Khoảng thời gian của trình ghi dữ liệu có thể được người dùng cuối đặt từ 1 phút đến 60 phút. Mặc định 15 phút.
  • Đọc dữ liệu thông qua PC, chọn dữ liệu hiển thị và lưu trữ từ phần mềm.
• Lập trình:
  • Hệ thống đo: 3P4W/3P3W etc
  • Hệ số biến: PT 1-10000; CT 1-10000
• Xung năng lượng:
  • Cung cấp xung năng lượng hữu dụng và phản kháng đầu ra
  • Có thể chọn các thông số xung
  • Dải đo: 0.1-10000kWh/kvarh
  • Đầu ra tiếp điểm khô (1Ax100V)
• Chế độ kết nối: 3P4W, 3P4W BAL, 3P3W, 3P3W BAL, 1P3W, 1P2W
• Baud: 1200-57600, Chuẩn 38400
• Thông số cơ học
• Lắp ráp: Bảng điều khiển
• Khoan: 92x92mm
• Độ dày lắp đặt: 51mm
• Điều kiện môi trường　
• Nhiệt độ: -5 ~ +50 °C
• Độ ẩm: 20%-95%RH, không ngưng tụ
