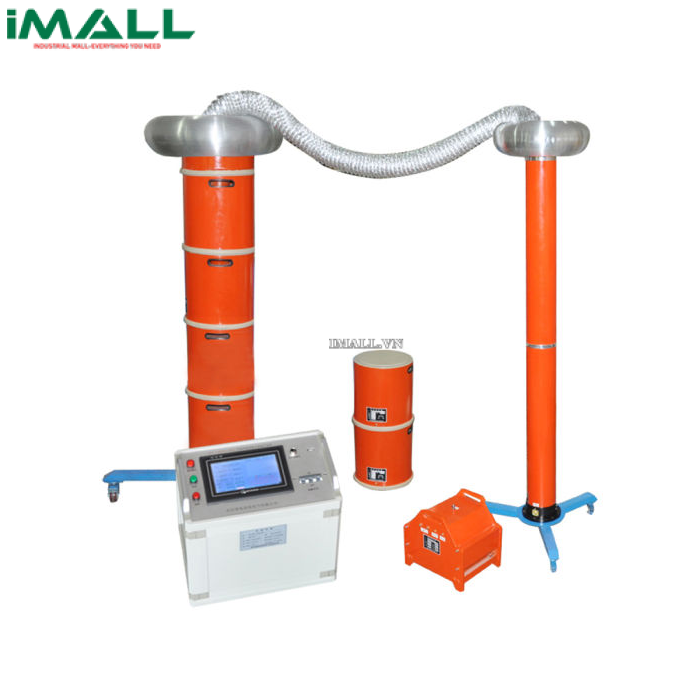

Hệ thống kiểm tra cộng hưởng biến tần AC HV HIPOT GDTF-240/240

Technical Specifications

• Điện áp định mức: 240kV, đáp ứng 145KV GIS với 6 khoảng đo lớn và 6 khoảng đo nhỏ thử điện áp cao AC.
• Tần số làm việc: 30~300Hz, điện áp thử ≤220kV, thời gian thử 1 phút
• Tốc độ biến dạng sóng điện áp đầu ra: <1.0%
• Thời gian làm việc liên tục cho phép: điều kiện định mức một lần 60s.
• Hệ số chất lượng thiết bị: Q> 50
• Hệ số chất lượng GIS khi thử đầy tải: Q> 20 (Liên quan đến tải)
• Nguồn điện đầu vào: Một pha 220V hoặc ba pha 380V;
• Dải điều chỉnh tần số: 30-300Hz
• Độ chính xác hệ thống đo: 1.5%
• Bảo vệ quá áp, quá dòng, khởi động không
• Thông số cho các bộ phận
• Bộ nguồn  biến tần GDTF -15kW / 220 / 380V (1 bộ)
  • Công suất đầu ra định mức: 15kW
  • Nguồn: 220/380±10%V (1pha/3 pha), tần số nguồn
  • Điện áp đầu ra: 0-400V, một pha
  • Dòng đầu vào định mức: 37.5A
  • Dòng điện đầu ra định mức: 37,5A
  • Độ phân giải điện áp: 0.01kV
  • Độ chính xác đo điện áp: 1.5%
  • Phạm vi điều chỉnh tần số: 30-300Hz
  • Độ phân giải điều chỉnh tần số: ≤0.1Hz
  • Độ ổn định tần số: 0.1%
  • Thời gian hoạt động: làm việc liên tục 5 phút dưới công suất định mức.
  • Nhiệt độ tăng: ≤ 65K sau khi làm việc liên tục 5 phút dưới công suất định mức.
  • Độ ồn: ≤50dB
  • Trọng lượng: xấp xỉ. 18kg.
• Cuộn kháng HV GDDK-40kVA / 40kV (6 bộ)
  • Công suất định mức: 40kVA
  • Điện áp định mức: 40kV
  • Dòng điện định mức: 1A
  • Độ tự cảm: 100H (mỗi bộ)
  • Hệ số chất lượng: Q ≥30 (f=45Hz)
  • Loại: Loại khô
  • Trọng lượng: xấp xỉ. 45kg
• Máy biến áp kich từ GDJL-15kVA/15kV/0.4kV (1 bộ)
  • Công suất định mức: 15kVA
  • Điện áp đầu vào: 0-400V, một pha
  • Điện áp đầu ra: 15kV
  • Loại: Máy biến áp khô
  • Trọng lượng: xấp xỉ 58kg
• Bộ chia điện dung GDFR-120kV/1000pF (2 bộ)
  • Điện áp định mức: 120kV
  • Điện dung: 1000pF
  • Hao tán điện môi: tgσ ≤0.5%
  • Tỷ lệ chia: 3000: 1
  • Đo chính xác: 1,5%
  • Trọng lượng xấp xỉ. 26kg
